Derivação por baixo do cartucho: Verificações de instalação para caixas de grandes dimensões

Já vi operadores a tentarem resolver o problema de incrustação na camada de membrana, a culparem a água bruta, a trocarem bombas e a indicarem valores acima do limite de mícrons durante 3 dias seguidos, apenas para descobrirem que o verdadeiro culpado estava mesmo no fim do invólucro de um filtro de cartucho: um cartucho inclinado, uma junta comprimida, uma tampa que nunca ficou bem fixada. Por que é que o setor continua a fingir que o desvio é algo invulgar?

Porque é embaraçoso.

O desvio por baixo do cartucho não é uma falha espetacular. Não envolve estímulos, sistemas de alarme nem um pico de tensão notável. Normalmente apresenta-se disfarçado como “circulação adequada”, “pressão diferencial normal” ou “talvez a água de alimentação tenha mudado”. É aí que está a armadilha. Um grande corpo de filtro de cartucho pode fazer circular o fluido na perfeição, ao mesmo tempo que realiza uma tarefa inadequada na sua filtragem. O manómetro regista o caudal. O processo a jusante deteta partículas. O cartucho, o componente pelo qual todos pagaram, passa despercebido.

E, claro, sei que isto pode parecer um pouco franco. Ótimo. A purificação merece um pouco mais de franqueza.

A realidade: a maior parte dos bypasses de filtros imobiliários é instalada manualmente

As falhas mais graves na instalação de filtros de cartucho comerciais raramente têm origem em processos químicos complexos. Resultam, sim, de erros comuns: comprimento incorreto do cartucho, anéis de vedação secos, pressão de fixação desigual, placas de vedação sujas, juntas DOE danificadas, ligações nas extremidades 222 ou 226 incompatíveis e fecho apressado após a manutenção.

Essa é a parte desagradável. A derivação não costuma ser um problema do produto. É um problema do procedimento.

Quando uma equipa de manutenção abre um grande conjunto de filtros de cartucho, costuma concentrar-se na produtividade. A produção quer que a linha volte a funcionar. O departamento de qualidade quer amostras limpas. O departamento de compras quer que os cartuchos durem mais tempo. Ninguém quer perder 12 minutos a verificar as sedes inferiores com uma lanterna.

No entanto, esses 12 minutos são mais importantes do que a classificação em microns apresentada na brochura.

Um cartucho nominal de 5 µm mal encaixado no seu suporte não constitui uma barreira de 5 µm. É apenas um adorno no interior de um recipiente sob pressão. Um cartucho de 40 polegadas com uma junta enrolada pode apresentar fugas suficientes na parte inferior para contaminar todo um lote a jusante. Num corpo de filtro com vários cartuchos, um elemento mal encaixado pode acabar por se tornar o caminho de menor resistência, enquanto os outros cartuchos parecem estar em perfeitas condições.

É por isso que o desvio por baixo do cartucho é tão perigoso: não é sempre audível, pelo que não se nota a sua existência.

O que o desvio por baixo do cartucho realmente indica

O desvio por baixo do cartucho é o fenómeno em que o fluido não filtrado passa por baixo, à volta ou através da zona de vedação na parte inferior de um elemento de cartucho, em vez de passar pelo meio filtrante. Em termos simples, o fluido «faz batota».

Pode passar por baixo de uma junta DOE. Pode deslizar por um O-ring danificado. Pode passar por um espaço vazio causado por uma placa de vedação deformada. Pode passar por um cartucho que seja demasiado curto em apenas alguns milímetros. Num espaço amplo, esse pequeno erro geométrico acaba por se tornar um verdadeiro percurso de circulação.

Preocupo-me menos com a reclamação relativa ao diretório e muito mais com a linha de contacto. A junta encaixa facilmente? A placa da mola está a exercer uma pressão uniforme? A copa inferior está a segurar o cartucho corretamente? O material da vedação é compatível com o líquido: EPDM, NBR, Viton, silicone? O espaço previsto para o design da extremidade do cartucho está a ser utilizado?

Essas preocupações parecem básicas. No entanto, não são comuns nesta área.

Um imóvel em aço inoxidável pode parecer robusto visto do exterior, mas o sistema de vedação continua a ser mecânico, dimensional e extremamente delicado. A Lvyuan’s corpo de filtro higiénico em aço inoxidável para a indústria refere-se a informações industriais habituais, tais como produtos em SS304/SS316L, anéis de vedação em Silastic/NBR/EPDM/Viton, fechos de braçadeira ou de parafuso e tipos de portas 222/226/DOE. É precisamente nessa área que surge o desvio: não no invólucro, mas sim na interface.

Por que razão as caixas de filtro de cartucho de grandes dimensões tornam os pequenos erros dispendiosos

As caixas pequenas toleram rotinas desleixadas. As caixas grandes, não.

Um único cartucho de 10 polegadas mal configurado pode comprometer completamente um pequeno processo de clareamento. Um conjunto de cartuchos com várias etapas, composto por cartuchos de 20, 30 ou 40 polegadas, pode comprometer os dados de produção, as membranas a jusante, os leitos de resina, as linhas de alimentação e a confiança dos clientes. A escala aumenta o risco.

A pressão também existe. Um fluxo que contorna o sistema imobiliário pode revelar uma tensão diferencial inferior à esperada, o que os operadores por vezes consideram como um “bom fluxo”. Eu não. Uma tensão diferencial reduzida após a substituição dos cartuchos pode significar que os cartuchos estão limpos, sim. No entanto, também pode indicar que o fluido não está a passar pelos cartuchos.

Faça a pergunta incômoda: a queda de pressão é baixa porque o sistema é eficiente ou porque o meio foi contornado?

Os grandes imóveis incluem 5 fatores que contribuem para o insucesso:

1. Um maior número de cartuchos significa ainda mais fatores de segurança.
2. Os cartuchos mais compridos aumentam os erros de inclinação e compressão.
3. Os cartuchos pesados são muito mais fáceis de encaixar incorretamente durante a instalação.
4. Os fechos de grandes dimensões podem exercer uma tensão irregular se forem apertados sem cuidado.
5. As placas internas podem deformar-se, ficar com marcas de corrosão, deslocar-se ou acumular detritos gradualmente.

É por isso que a inspeção da vedação do cartucho deve ser tratada como uma operação controlada, e não como uma simples substituição rápida de um consumível.

Os cheques das prestações de que não abriria mão

Não me importa quão experiente seja o técnico de assistência. Quero que sejam feitas as mesmas verificações em todas as ocasiões.

Em primeiro lugar, confirme a identificação do cartucho. O comprimento, o diâmetro, a classificação em mícrons, o tipo de tampa, o tipo de junta e o número de lote completo devem corresponder à ordem de trabalho. Uma ligação de extremidade 222 não é uma 226. DOE não é SOE. Um cartucho com a tampa incorreta pode parecer suficientemente semelhante para ser instalado, mas mesmo assim falhar sob pressão.

Em segundo lugar, verifique a parte inferior do assento. Não basta olhar. Inspecione-o. Use uma lanterna. Limpe-o. Procure cuidadosamente por saliências, lascas, fragmentos de junta, corrosão, partículas de polímero ou depósitos de água dura. Um único anel de junta antigo preso num copo pode impedir que o novo cartucho faça a vedação.

Em terceiro lugar, lubrifique os anéis em O apenas com lubrificante adequado. Os anéis em O secos torcem-se. Os anéis em O torcidos provocam fugas. As juntas com lubrificante em excesso deixam entrar areia. O lubrificante errado danifica o elastómero. Nada disto é complicado, mas continua a ser ignorado.

Em quarto lugar, coloque os cartuchos na vertical. Num espaço de instalação de filtros de cartucho de grandes dimensões, a colocação lateral é um problema silencioso. Os cartuchos compridos podem inclinar-se e, assim que a placa de fecho começa a exercer pressão sobre eles, essa inclinação fica bloqueada.

Em quinto lugar, verifique a compressão. A placa de pressão, a mola ou a ferramenta de fixação devem aplicar uma pressão controlada. Uma compressão inadequada pode provocar fugas. Uma compressão excessiva pode esmagar as juntas, amassar as pregas ou deformar as tampas das extremidades.

Em sexto lugar, ventile adequadamente o sistema. As bolsas de ar alteram a circulação do fluxo e podem provocar comportamentos anormais durante o arranque. Os primeiros minutos após o reinício costumam estabilizar, se houver alguém a observar.

Sétimo: teste. Não com esperança. Com informação.

Verifique primeiro a diferença de pressão, a turbidez na saída, as partículas em suspensão (se estiverem disponíveis) e o feedback do processo a jusante. Se o sistema proteger as membranas de osmose inversa, não espere que a pressão nas membranas varie para admitir que existe um problema na pré-filtração. A Estação de purificação de água por osmose inversa depende inteiramente do que acontece a montante.

Tabela de avaliação: Onde se esconde o desvio por baixo do cartucho

Ponto de inspeção	O que verificar	Sinal de derivação	Perspetiva da área
Assento inferior ou copo	Pó, incrustações, fragmentos, arranhões, restos de juntas antigas	O cartucho balança, fica desequilibrado ou gira de forma irregular	Se o valor mínimo histórico estiver inválido, significa que a instalação ainda não começou
Comprimento do cartucho	Dimensão real versus procura de habitação	Compressão reduzida ou fixação frouxa	“Perto o suficiente” é precisamente a forma como a Bypass consegue uma encomenda
Estilo de tampa de extremidade	DOE, 222, 226, com aleta, plano, com mola	O cartucho encaixa-se de forma estética, mas não fica fixo mecanicamente	A correspondência visual não constitui uma prova mecânica
O-ring ou junta	Cortes, inchaço, achatamento, ataque químico	Percurso de desvio de humidade à volta do elo terminal	Substitua as juntas antes de fazer observações sobre a qualidade do meio
Placa de fixação	Monotonia, força primaveril, posicionamento	Compressão irregular ao longo dos cartuchos	Um cartucho solto pode contaminar toda a tomada elétrica
Aperto do fecho	Série «Secure» ou «Bolt»	Pressão de cobertura alterada	«Limitado» não é o mesmo que «uniforme»
Leituras iniciais	Tensão diferencial, clareza da tomada elétrica, padrão de bits	Diminuição suspeita da redução do stress após a substituição	Um ΔP baixo pode ser um sinal de alerta, e não uma vitória
Desmontagem após a corrida	Padrão de poeira na superfície do cartucho	Limpar as áreas onde é necessário recolher a sujidade	O cartucho usado costuma ter um desempenho melhor do que o operador

O espaço ocupado pelo filtro de cartucho não é apenas uma cobertura

O invólucro de um filtro de cartucho é uma estrutura sob pressão, mas também é um dispositivo de vedação. Esta segunda função é frequentemente ignorada.

Os compradores industriais costumam comparar as caixas de acordo com o produto, o brilho, a classificação de resistência, o tamanho da entrada, o tamanho da saída e o preço. Tudo bem. Esses aspetos são importantes. No entanto, a prevenção de desvio reside nos detalhes menos evidentes: hastes de fixação, copos de vedação, placas, molas, geometria de fecho, orifícios de ventilação, orifícios de drenagem e compatibilidade com elastómeros.

No que diz respeito ao pré-tratamento da água, aplica-se exatamente a mesma lógica tanto nos sistemas de cartuchos como nos de sacos. A Filtro de saco de aço inoxidável SUS304/316L de alto caudal, com poros de 1 mícron – setor imobiliário Pode não ser um recipiente de cartucho, mas ilustra exatamente a mesma realidade industrial: a qualidade superior do invólucro em aço inoxidável é apenas metade da história; a vedação, o fecho e o ajuste interno determinam se o filtro cumpre, de facto, a sua função.

E não, um cartucho muito melhor não vai, de forma alguma, compensar uma interface de utilizador deficiente da caixa.

Já ouvi essa discussão demasiadas vezes: “Vamos passar de 5 µm para 1 µm.” Talvez. Mas se o problema for o desvio do invólucro do filtro, um valor em mícrons mais restrito só torna o caminho mais fácil muito mais apelativo. O líquido segue a resistência. Se lhe dermos um espaço vazio, ele vai aproveitar esse espaço.

Isso é física. Não é publicidade.

A escolha do suporte continua a ser importante, mas só depois de se comprovar a segurança

Assim que se comprovar que o imóvel é ruidoso, a escolha do meio de comunicação merece atenção.

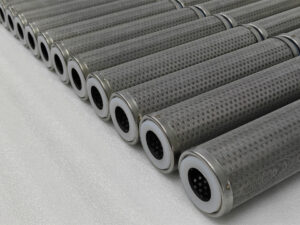

O carbono ativado, o polipropileno fundido por sopro, as membranas plissadas, os tubos sinterizados de aço inoxidável e os materiais plásticos porosos apresentam comportamentos diferentes sob pressão e fluxo. A cartucho de bloco de carvão para filtração de água salgada apresenta problemas diferentes dos de um cartucho plissado que protege um conjunto de osmose inversa. Partículas finas de carvão, teor de iodo, taxa de caudal, redução do cloro e questões relacionadas com a cinética de adsorção. No entanto, estes aspetos só se tornam relevantes depois de confirmada a estabilidade da instalação.

O mesmo se aplica a componentes de filtro de plástico sinterizado utilizados na produção. Um componente sinterizado rígido pode apresentar reutilização, retenção de partículas e resistência dimensional, mas continua a necessitar de encaixes adequados. Um filtro reutilizável mal instalado é, simplesmente, um dispositivo de derivação reutilizável.

Assim, eis a minha orientação: nunca discutir o desempenho dos meios de comunicação até que o imóvel tenha sido submetido a uma verificação de desvio.

Uma abordagem prática para a aprovação final da instalação de filtros com vários cartuchos em imóveis

Precisamos de menos profissionais corajosos e de ainda mais listas de verificação monótonas.

No caso de um sistema de filtragem com vários cartuchos, eu adotaria um processo de aprovação por duas pessoas para qualquer linha que proteja membranas de osmose inversa, sistemas de enchimento de bebidas, circuitos de água para uso farmacêutico, água de lavagem de dispositivos eletrónicos, água de processo de alta pureza ou equipamento a jusante de elevado valor. Uma pessoa instala. Outra verifica.

A aprovação deve incluir o material do cartucho, o comprimento do cartucho, a classificação em mícrons, o tipo de tampa, o material da vedação, o número de identificação do invólucro, a data, o operador, a tensão diferencial no arranque e qualquer tipo de monitorização invulgar. Junte imagens da placa inferior antes do enchimento e da gama de cartuchos enchidos antes do fecho. Isto pode parecer excessivo até que um conjunto infetado custe mais do que todo o orçamento anual destinado aos filtros.

Uma realidade difícil de aceitar: se a vossa fábrica não conseguir provar que os cartuchos estavam corretamente instalados, não poderá confirmar que o fluido foi filtrado de forma adequada.

Além disso, guardaria um cartucho retirado de um imóvel suspeito e examinaria o padrão de sujidade. Um cartucho com uma acumulação significativa de sujidade na parte superior e uma zona da junta inferior suspeitamente limpa está a dizer-lhe algo. O mesmo se aplica a um cartucho limpo no meio de vários que estejam sujos. A distribuição do fluxo deixa marcas.

PERGUNTAS FREQUENTES

O que é o desvio por baixo do cartucho num filtro de cartucho utilizado no setor imobiliário?

O desvio por baixo do cartucho consiste na passagem de fluido não filtrado por baixo ou à volta de uma parte do cartucho, em vez de passar pelo meio filtrante, normalmente devido a um encaixe incorreto do cartucho, a uma junta inferior danificada, a uma placa de vedação deformada ou a uma compressão desigual num filtro de cartucho de grandes dimensões. Trata-se de uma falha de vedação mecânica, e não apenas de um problema de desempenho na purificação.

A razão pela qual isto engana os operadores é simples: o sistema pode continuar a funcionar normalmente. Na verdade, pode até funcionar demasiado bem. Uma diminuição de pressão suspeitamente baixa após a substituição do cartucho deve suscitar uma investigação, e não motivo para comemoração.

Como evitar que o filtro de cartucho seja contornado durante a instalação?

Para evitar o desvio do filtro de cartucho durante a montagem, verifique o tamanho do cartucho, encaixe cada tampa de extremidade de forma alinhada, lubrifique os anéis de vedação compatíveis, aplique pressão de fixação, avalie as copas inferiores ou as arestas das lâminas, aperte as roscas uniformemente e efetue uma verificação da pressão e da turbidez da água limpa antes de soltar o invólucro. O objetivo é uma vedação controlada, e não apenas a montagem física.

A melhor verificação da configuração é aquela que pode ser repetida. Utilize a mesma lista de verificação em cada substituição. Grave em vídeo as mesmas análises. Fotografe exatamente as mesmas áreas internas. Evitar erros de desvio torna-se muito mais fácil quando os especialistas deixam de confiar apenas na memória.

Por que razão o desvio é mais prejudicial num corpo de filtro com vários cartuchos?

O desvio é ainda mais grave num sistema de filtragem com vários cartuchos, uma vez que um cartucho solto, curto, inchado ou mal encaixado pode criar um caminho de baixa resistência que retira caudal aos componentes adjacentes, pelo que a qualidade geral da água na saída pode ficar aquém do esperado, mesmo que a queda de pressão no sistema continue a parecer aceitável. Uma única vedação deficiente pode comprometer todo o sistema.

É por isso que os sistemas de cartuchos múltiplos exigem uma disciplina de instalação mais rigorosa do que os sistemas de cartucho único. Um maior número de cartuchos implica mais fatores de segurança, maior risco de desalinhamento e mais possibilidades de um componente defeituoso passar despercebido entre os que estão em bom estado.

O que deve ser verificado após a transformação dos cartuchos?

Após a substituição dos cartuchos, o instalador deve verificar o alinhamento dos cartuchos, o ajuste das juntas, as sedes inferiores, a compressão inicial, a ventilação, o binário de aperto, a pressão diferencial preliminar, a disponibilidade de tomadas elétricas e qualquer tipo de desequilíbrio anómalo na circulação em todo o imóvel antes de o sistema voltar a entrar em funcionamento, especialmente nos sistemas comerciais de cartuchos de 20 polegadas, 30 polegadas e 40 polegadas. Estas verificações permitem detetar desvios numa fase precoce.

Não espere que ocorra uma falha a jusante. Se o sistema imobiliza membranas, recipientes, bicos, esterilizadores ou dispositivos de carregamento, as primeiras análises de arranque após a substituição não são meros trâmites burocráticos. São provas.

Será que um cartucho de microns reduzidos é a melhor solução para o desvio do espaço do filtro?

Um cartucho com classificação de microns mais baixa não é a solução mais eficaz para o desvio no corpo do filtro, uma vez que o desvio ocorre à volta do meio filtrante e não no próprio meio; a reparação adequada consiste em restabelecer a integridade da vedação, o encaixe do cartucho, a compressão e o alinhamento da estrutura antes de alterar a classificação de microns. Um meio filtrante mais denso não consegue compensar uma interface mecânica com fugas.

Em muitos casos, passar de 5 µm para 1 µm torna o percurso de derivação muito mais visível, uma vez que o meio apresenta uma resistência mais elevada. Corrija primeiro o vazio. Depois, discuta a classificação em mícrons.

Conclusão

Se estiver a especificar, a instalar ou a resolver problemas num grande sistema de filtragem com cartuchos, deixe de considerar o desvio como uma falha rara. Incorpore a inspeção diretamente na instalação. Inspecione a sede inferior. Verifique a tampa terminal. Registe a pressão. Inspecione a vedação. Em seguida, selecione o cartucho.

Precisa de um invólucro ou conjunto de componentes adequado à aplicação, em vez de apenas preencher uma ficha de orçamento? Comece por analisar os problemas de fixação, o preço do fluxo, o tamanho do cartucho, a ligação final, o produto elastomérico e os riscos a jusante. É aí que começa uma discussão séria sobre purificação.
