Resolução de problemas em caixas de filtro em condições de funcionamento a altas temperaturas

Quando um corpo de filtro falha em condições de funcionamento a altas temperaturas, o invólucro em aço inoxidável raramente é a peça que cede primeiro. Na maioria das vezes, a causa é uma vedação que sofreu deformação permanente por compressão, uma junta de braçadeira ou flange que se soltou durante os ciclos térmicos, um cartucho que não conseguiu suportar a pressão diferencial à temperatura, ou uma especificação que foi interpretada como um único valor, quando na realidade se trata de uma combinação de pressão e temperatura. Este guia ajuda os gestores de compras, os engenheiros de fábrica e as equipas de manutenção a diagnosticar os problemas mais comuns na utilização de caixas de filtro em condições de alta temperatura: fugas, aumento da queda de pressão, danos no elemento filtrante, corrosão e fissuras, e abertura insegura. Também enumera o que deve ser confirmado junto do fornecedor antes de encomendar uma peça de substituição ou uma nova caixa.

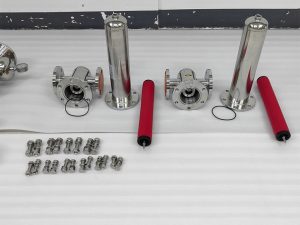

Por que razão os invólucros dos filtros apresentam falhas em condições de funcionamento a altas temperaturas?

A maioria das avarias começa no componente mais fraco, e não no mais resistente. O corpo do filtro é um conjunto composto por quatro camadas, e cada uma delas tem o seu próprio limite de temperatura:

• Carcaça e soldaduras: Recipientes, flanges ou anéis de fixação em aço inoxidável SS304 ou SS316L.
• Juntas e vedantes: o anel de vedação da tampa, as juntas das portas e quaisquer juntas das braçadeiras.
• Elemento filtrante: o meio, as extremidades, o núcleo e a estrutura de suporte.
• Acessórios: manómetros, válvulas de purga e drenagem e válvulas de isolamento.

O calor atua sobre os quatro fatores simultaneamente. Altera a pressão que o conjunto consegue suportar, o comportamento dos elastómeros, a forma como a viscosidade afeta a queda de pressão e o grau de aperto de uma junta após o arrefecimento.

É por isso que uma simples indicação como “aço inoxidável, alta temperatura” diz muito pouco ao comprador. As especificações publicadas para o mesmo tipo de material variam consoante a configuração. A Lvyuan indica um máximo de 90 °C e 10 bar para o seu Caixa de filtro multicartucho em aço inoxidável SS304/316L, mas 120 °C e 10 bar para o seu caixa do filtro em linha em aço inoxidável. É muito provável que essa diferença se deva às escolhas relativas ao projeto, ao fecho, à vedação e aos acessórios, e não ao tipo de aço. A regra prática é que o componente com a classificação mais baixa determina o limite de funcionamento de todo o conjunto.

Tabela de relação entre sintomas e causas para caixas de filtros de manutenção a quente

Utilize esta tabela para identificar a origem de um problema antes de substituir peças. A tabela apresenta causas prováveis, não diagnósticos confirmados; a solução adequada depende do fluido, do composto de vedação e do ciclo de funcionamento.

Sintoma	Causas prováveis em serviço a altas temperaturas	Verifique primeiro	Orientação corretiva
Fuga na tampa ou na braçadeira após o aquecimento	Deformação permanente da vedação, elastómero inadequado, superfície de vedação danificada, junta afrouxada após ciclos térmicos	Composto de vedação e idade, estado das ranhuras e das faces, aperto do fecho de acordo com as instruções do fabricante	Substitua a junta por uma adequada ao fluido e à temperatura; volte a encaixar o fecho
Fuga que surge durante o arrefecimento	Contração diferencial do corpo, da flange e da junta; vedante endurecido que já não recupera a sua forma	Se a vedação ficou deformada de forma permanente; estado do parafuso ou da braçadeira	Alterar o composto de vedação ou o tipo de junta; verificar a taxa de aquecimento e de arrefecimento
A queda de pressão aumenta mais rapidamente do que à temperatura ambiente	Maior carga de partículas (por exemplo, incrustações nas condutas de vapor), obstrução do meio filtrante, linha de base incorreta	Queda de pressão do elemento limpo, medida a quente, a montante da fonte de contaminação	Adicionar pré-filtragem grossa; redefinir a classificação em mícrons; definir uma linha de base a quente
Partículas a jusante	Elemento danificado ou colapsado, vedante mal encaixado, derivação à volta da tampa terminal	Condição do elemento, vedação da tampa, tipo de cartucho e ajuste	Substitua o elemento; verifique se a interface do cartucho corresponde à do invólucro
Cartucho deformado ou amassado	Pressão diferencial superior ao limite do elemento à temperatura e inversão de pressão no desligamento	Temperatura do elemento e pressão diferencial nominal; procedimento de desligamento	Selecione um elemento rígido ou com suporte central; adicione válvulas de retenção ou controlos de procedimento
Corrosão pontual, manchas ou fissuras junto às soldaduras e aos pontos de contacto das braçadeiras	Meios que contêm cloreto ou água de limpeza, fendas sob as juntas, tensão residual	Teor de cloreto na água de processo e de limpeza; localização dos danos	Analise os produtos químicos de limpeza; considere a utilização de materiais concebidos para aplicações com cloreto
O manómetro ou a válvula de purga apresenta fugas e apresenta leituras irregulares	Acessório com classificação inferior à do invólucro, condensado ou calor na linha do manómetro	Classificações dos acessórios e vedantes de montagem	Especifique que os acessórios tenham a mesma temperatura que a estrutura exterior

Por que razão o corpo do filtro apresenta fugas a altas temperaturas?

Uma fuga que surge ou se agrava quando a conduta aquece deve-se, na maioria das vezes, ao sistema de vedação. Existem três mecanismos que se repetem.

Incompatibilidade entre o composto e a temperatura. Os elastómeros diferem em termos de limites de temperatura e de compatibilidade com fluidos, pelo que uma vedação adequada para uma determinada temperatura pode, mesmo assim, falhar se for utilizada com o fluido errado. Um Comparação de materiais de anéis O-ring resume o ponto de partida habitual: EPDM para água e vapor, FKM para calor, óleos e produtos químicos. Isso significa que o FKM não é automaticamente a escolha de “maior qualidade” para uma conduta de vapor, e que o EPDM não é adequado para óleo quente. A seleção deve basear-se nas fichas técnicas do composto específico, e não no nome da família de materiais.

Deformação permanente por compressão e ciclos térmicos. Uma junta submetida a compressão a uma determinada temperatura perde gradualmente a sua capacidade de recuperação elástica. Após vários ciclos de aquecimento e arrefecimento, pode vedar quando está quente e apresentar fugas quando está fria, ou o contrário. Os ciclos frequentes podem, por conseguinte, reduzir a vida útil da junta mais do que o funcionamento contínuo à mesma temperatura máxima.

Conceção do fecho. Cada tipo de junta se solta de forma diferente durante a utilização. O Caixa de filtro SS do tipo CUNO combina um fecho de braçadeira sanitária com orifícios de entrada e saída roscados, pelo que a vedação da rosca acrescenta uma segunda via de fuga a verificar. O caixa de filtro de cartucho sanitário em aço inoxidável utiliza um fecho de abertura rápida com braçadeira e ligações por braçadeira. As juntas com braçadeira dependem de uma junta limpa e corretamente encaixada, pelo que juntas gastas e um aperto que ignore as instruções do fabricante são as causas mais comuns. As flanges aparafusadas dependem de uma distribuição uniforme da carga nos parafusos e de uma junta que resista à temperatura.

Antes de substituir qualquer peça, registe o tipo de composto vedante, a data de instalação, o número de ciclos térmicos e se a fuga é quente, fria ou ambas. Isso permite, normalmente, identificar a causa mais rapidamente do que uma desmontagem.

Por que razão os valores nominais de temperatura e pressão não são independentes

Uma caixa com especificações de pressão máxima e temperatura máxima não suporta necessariamente ambas ao mesmo tempo. No serviço a vapor, as duas estão fisicamente ligadas. A Mesas de vapor Spirax Sarco Mostram que o vapor saturado a 0 bar g está a 100 °C, a 3 bar g está a 144 °C, a 4 bar g está a 152 °C e a 7 bar g está a 170 °C.

Um exemplo hipotético: uma caixa com a indicação “10 bar, 150 °C” é instalada numa conduta de vapor saturado a 5 bar g. O vapor saturado a essa pressão tem uma temperatura de cerca de 159 °C, pelo que a temperatura da conduta já excede o máximo indicado, apesar de a pressão ser apenas metade do valor nominal. No vapor saturado, os valores máximos de 10 bar e 150 °C não podem ser atingidos em simultâneo; por isso, para que os valores indicados tenham sentido, é necessário que haja uma classificação combinada de pressão e temperatura.

No caso de uma aplicação a vapor, pergunte ao fornecedor qual é a pressão admissível à temperatura de projeto, e não apenas dois valores máximos distintos. O Caixa do filtro de vapor em aço inoxidável OEM É fornecido com ligações flangeadas DN50–DN150, uma temperatura máxima de 150 °C, uma pressão máxima de 10 bar e orifícios de purga e drenagem. O mesmo princípio aplica-se a qualquer caixa de vapor semelhante: verifique se a capacidade nominal combinada corresponde à pressão real do vapor na sua conduta.

A qualidade do vapor também é importante. A Spirax Sarco salienta que uma caldeira que produz vapor saturado raramente fornece vapor seco 100% e que o vapor transporta normalmente gotículas de água. O condensado que não for drenado pode acumular-se numa câmara, fixar incrustações ao elemento e contribuir para o golpe de aríete. Verifique se as aberturas de drenagem e ventilação estão presentes, se estão posicionadas corretamente de acordo com a orientação da instalação e se estão ligadas a um sistema de gestão de condensado.

O gás quente desloca o ponto fraco na direção dos materiais e das vedações. O Caixa do filtro de gás em aço inoxidável, tipo T pode ser configurado com materiais como PTFE, PP, PES ou aço inoxidável, e estes materiais toleram o calor de forma muito diferente. Numa conduta de ar comprimido ou azoto a alta temperatura, o elemento ou a vedação podem, por isso, atingir o limite máximo muito antes do invólucro.

A escolha do elemento também varia no vapor. Um elemento metálico rígido, como o elemento removível de metal sinterizado no caixa de filtro de cartucho sinterizado em aço inoxidável com flanges, mantém a sua estrutura sob efeito do calor de uma forma que muitos materiais poliméricos não conseguem. No entanto, «rígido» não significa «ilimitado». Informe-se sobre os limites de temperatura e de pressão diferencial do elemento, que devem ser indicados separadamente das especificações da caixa.

Resolução de problemas relacionados com alta pressão diferencial e danos no elemento

Os problemas de pressão diferencial em condições de funcionamento a altas temperaturas têm duas origens comuns: o elemento está a ser submetido a uma carga mais rapidamente do que o esperado, ou está a ser obrigado a suportar uma pressão diferencial superior à que consegue suportar à temperatura em questão.

Estabeleça uma base de referência elevada. A viscosidade do fluido varia com a temperatura, pelo que uma queda de pressão com o elemento limpo registada à temperatura ambiente não se aplica ao funcionamento a quente. Registe a pressão diferencial com o elemento limpo à temperatura e caudal de funcionamento e, em seguida, defina o ponto de substituição com base nesse valor, em vez de se basear num valor genérico.

Respeite os limites do elemento que dependem da temperatura. Os fabricantes de cartuchos publicam limites de pressão diferencial que dependem da direção e da temperatura. A título de exemplo, Orientações operacionais da Pall para cartuchos de filtragem de vinho limita a pressão diferencial no conjunto do filtro durante a esterilização a vapor in situ a 0,3 bar g e alerta que variações bruscas na pressão diferencial podem danificar o filtro. Essas orientações aplicam-se a esses cartuchos específicos e não a todos os elementos, mas a lição mantém-se: a higienização a vapor impõe limites de variação de pressão muito mais restritivos do que a classificação nominal da caixa.

Reduzir a quantidade de partículas que chega ao cartucho. Os resíduos de incrustações e os produtos da corrosão provenientes das linhas a quente obstruem rapidamente os meios filtrantes finos. Um estágio de filtração grossa a montante protege o elemento. Um filtro em Y sanitário de aço inoxidável Com um cesto perfurado amovível, com uma granulometria de 50–300 μm, pode remover sólidos de maiores dimensões a montante do alojamento do cartucho numa linha de líquido, desde que as suas próprias juntas e classificação de pressão sejam adequadas à aplicação.

Leia atentamente as avaliações dos cartuchos múltiplos. Quando um cartucho não consegue satisfazer o caudal, um invólucro como o caixa de cartuchos múltiplos para uso sanitário distribui a carga. A sua ficha técnica indica 10 bar e 150 °C, mas refere que as condições admissíveis dependem do cartucho e do material de vedação selecionados, o que constitui a forma correta de interpretar qualquer classificação de uma caixa. Os conjuntos de maiores dimensões também aquecem e arrefecem de forma menos uniforme; por isso, certifique-se de que as vedações e as tampas dos extremos são adequadas ao ciclo, e não apenas ao pico.

Corrosão e fissuração quando a temperatura aumenta

Temperaturas mais elevadas aceleram os mecanismos de corrosão que são toleráveis em condições ambientais. A fissuração por corrosão sob tensão induzida por cloretos é o mecanismo mais importante no caso das caixas em aço inoxidável austenítico. Orientações técnicas da Alleima sobre fissuração por corrosão sob tensão afirma que a fissuração induzida por cloretos ocorre normalmente acima dos 60 °C (140 °F) e que os aços austeníticos ASTM 304 e 316 apresentam uma resistência limitada a este fenómeno, mesmo com um teor de cloretos muito baixo e a baixas temperaturas.

Daí decorrem duas implicações práticas.

1. A mudança do 304 para o 316L, por si só, não resolve o problema das fissuras causadas pelo cloreto. A liga 316L apresenta uma melhor resistência geral à corrosão por pite e em fendas, mas as orientações da Alleima descrevem ambas as ligas como tendo uma resistência limitada à fissuração por corrosão sob tensão. Se um invólucro se fissurar perto de soldaduras ou pontos de contacto de braçadeiras em condições de funcionamento com presença de cloretos, a solução consiste em controlar a fonte de cloretos, a tensão e a temperatura, ou em considerar materiais concebidos para esse ambiente.
2. A água de limpeza é considerada um fluido de processo. Os ciclos CIP a quente ou de higienização com água clorada podem introduzir cloretos numa caixa que nunca entra em contacto com cloretos no produto. Analise todos os produtos químicos de limpeza, incluindo os resíduos que se acumulam sob as juntas.

O polimento, a passivação e o eletropolimento reduzem os locais onde se iniciam os depósitos e o ataque em fendas, mas não tornam a caixa imune. Solicite documentação relativa às soldaduras e ao acabamento superficial sempre que haja possibilidade de exposição a cloretos a altas temperaturas.

Ciclos térmicos, comutação e abertura segura

Os ciclos térmicos provocam avarias independentemente da temperatura máxima, uma vez que cada ciclo exerce pressão sobre vedantes, braçadeiras, flanges e medidores.

• Sistemas duplex de funcionamento contínuo. A caixa de filtro sanitária em aço inoxidável duplex permite que uma câmara de cesto seja submetida a manutenção enquanto a outra está em funcionamento, o que evita uma paragem total e reduz os ciclos térmicos na linha. A Lvyuan indica esta configuração para 6 bar e 100 °C, pelo que é adequada para aplicações com água quente ou líquidos quentes e não para as pressões de vapor mais elevadas referidas acima. Aqueça gradualmente a câmara em espera até atingir a temperatura adequada e purgue-a antes de efetuar a comutação.
• Plataformas móveis. A carro móvel de filtração em aço inoxidável combina caixas, uma bomba centrífuga, tubagem sanitária e instrumentação. O limite publicado é de 6 bar e 80 °C, e a página refere que este valor está sujeito ao cartucho, à vedação e às condições de funcionamento. Um carrinho utilizado para transferência a quente ou limpeza a quente pode ser limitado pela vedação da bomba ou pelos instrumentos, e não pelas caixas.
• Abertura de uma caixa térmica. Isole, despressurize e arrefecer a caixa antes de abrir o fecho, e utilize a válvula de purga para confirmar que a pressão baixou para zero. Podem ficar retidos líquidos quentes e vapor no interior após o fecho das válvulas. Siga os procedimentos de bloqueio e de equipamentos sob pressão da sua unidade, bem como o manual do fabricante relativo ao modelo específico.

Escolha de um formato de alojamento para o serviço a quente

Não existe um único tipo de caixa adequado para todas as aplicações a altas temperaturas. A tabela apresenta a pressão e a temperatura máximas indicadas pela Lvyuan em cada página de produto, sendo este o principal aspeto a ter em conta na utilização em aplicações a altas temperaturas. Trata-se de valores máximos indicados pelo fabricante e não de resultados de ensaios independentes, pelo que devem ser confirmados em função da sua combinação específica de pressão e temperatura.

Formato de alojamento	Valor máximo publicado (página do produto do fornecedor)	Serviço típico em condições de alta temperatura	Ponto de observação principal
Caixa de vapor com múltiplos cartuchos e flange	10 bar / 150 °C	Proteção da linha de vapor de processo	Temperatura de saturação do vapor em função da pressão indicada; drenagem do condensado
Caixa de gás de cartucho único do tipo T	10 bar / 150 °C	Ar comprimido, azoto, gás de processo	Composto de vedação e limite do meio; formação de condensado se o gás arrefecer
Caixa sanitária para cartuchos múltiplos	10 bar / 150 °C	Filtração higiénica de líquidos	Os limites do cartucho e da vedação podem ser inferiores aos indicados para o invólucro
Caixa para cartucho único do tipo CUNO	10 bar / 120 °C	Filtragem de líquidos industriais	Integridade da vedação da tampa e da porta roscada
Caixa em linha de aço inoxidável	10 bar / 120 °C	Filtração por cartucho líquido	Material da vedação (opções de silicone, EPDM ou FKM) em função do fluido
Filtro em Y sanitário	10 bar / 120 °C	Pré-filtração grosseira	Junta e vedação da tampa; limpeza do cesto
Caixa de filtro duplex sanitária	6 bar / 100 °C	Filtração grosseira contínua	Vedantes das válvulas e procedimento de comutação
Caixa para cartuchos múltiplos em aço inoxidável SS304/316L	10 bar / 90 °C	Filtração de líquidos de alta capacidade	Limite mínimo de temperatura no intervalo; maior massa térmica
Carrinho de filtração móvel	6 bar / 80 °C	Filtração de líquidos portátil ou em instalações fixas	Limites da vedação da bomba, dos instrumentos e das mangueiras ou tubos

As caixas de cartuchos sinterizados sanitários de cartucho único e com flange acima referidas não indicam qualquer valor máximo de pressão ou temperatura nas respetivas páginas de produto; por isso, solicite esses valores ao fornecedor.

A classificação mais elevada não é automaticamente a melhor escolha. Uma caixa com uma temperatura máxima mais elevada pode necessitar de uma vedação, classe de flange ou elemento diferentes, e nada disso ajuda se o verdadeiro problema for a frequência de ciclos, uma fonte de cloretos ou um limite de pressão diferencial do cartucho. Uma abordagem mais adequada consiste em definir primeiro as condições reais de funcionamento, incluindo a temperatura normal e a temperatura no pior cenário possível, e, em seguida, escolher a configuração de menor risco que as cubra claramente.

O que deve especificar antes de solicitar um orçamento para um serviço a quente?

Um pedido de cotação preciso reduz a probabilidade de receber um invólucro que esteja correto no papel, mas que não funcione na prática. Inclua:

• Fluido e fase: líquido, gás, vapor saturado ou sobreaquecido e as características químicas do fluido, incluindo cloretos e agentes de limpeza.
• Temperatura e pressão normais e no pior dos casos: ambos os valores em conjunto, incluindo condições de perturbação e a pressão à temperatura de projeto.
• Perfil do percurso: a frequência com que a linha é aquecida e arrefecida, a taxa de aquecimento e se é utilizado o CIP, a higienização com água quente ou a esterilização a vapor.
• Composto de vedação: o tipo de elastómero ou junta, e não apenas “vedação para altas temperaturas”, e o fluido que deve suportar.
• Detalhes do elemento: meio filtrante, classificação em mícrons, limite de temperatura, limite de pressão diferencial e interface do cartucho (DOE, 222 ou 226).
• Ligações e conclusão: tamanho da flange, ligações roscadas ou de fixação e o tipo de fecho.
• Materiais e acabamentos: SS304 ou SS316L, polimento ou eletropolimento, passivação e documentação relativa às soldaduras.
• Acessórios: especificações dos manómetros, saídas de ventilação, drenos e válvulas.
• Testes e documentação: ensaio de pressão, certificados de materiais e quaisquer requisitos aplicáveis a equipamentos sob pressão no seu mercado.
• Condições comerciais: quantidade, prazo de entrega e kits de vedantes de reserva e elementos.

O fornecimento conjunto destes dados permite ao fabricante confirmar se a caixa, as juntas e os componentes são adequados para todo o ciclo antes do início da produção.

Perguntas mais frequentes

Qual é a causa mais comum de uma fuga no invólucro do filtro em condições de funcionamento a altas temperaturas?

O sistema de vedação é o principal suspeito. O calor pode provocar deformação permanente por compressão, endurecimento ou inchaço, e os ciclos térmicos podem afrouxar as juntas das braçadeiras e das flanges. Verifique o composto de vedação, a idade, as superfícies de vedação e o aperto das juntas, de acordo com as instruções do fabricante, antes de substituir a caixa.

Uma caixa com classificação para 10 bar e 150 °C é adequada para qualquer conduta de vapor até 10 bar?

Não. A temperatura do vapor aumenta com a pressão: o vapor saturado atinge cerca de 152 °C a 4 bar g e 170 °C a 7 bar g. Pergunte ao fornecedor qual é a pressão admissível à temperatura de projeto e verifique separadamente as juntas, os elementos e os acessórios.

O aço inoxidável SS316L é melhor do que o SS304 para caixas de filtro destinadas a altas temperaturas?

O SS316L oferece uma melhor resistência à corrosão por pite e em fendas, mas não elimina o risco de fissuração por corrosão sob tensão induzida por cloretos, que normalmente ocorre a temperaturas superiores a 60 °C. Controle os cloretos e a tensão e considere a utilização de outros materiais caso a exposição não possa ser evitada.

Que material de vedação devo escolher para um corpo de filtro sujeito a altas temperaturas?

Depende do fluido e da temperatura. O EPDM é normalmente utilizado para água e vapor, enquanto o FKM é utilizado para calor, óleos e produtos químicos. Verifique a faixa de temperatura e a compatibilidade do composto específico com o processo e os fluidos de limpeza.

Por que é que a queda de pressão aumenta mais rapidamente quando o sistema está quente?

As razões mais comuns são uma maior carga de partículas proveniente de incrustações e produtos da corrosão, e uma linha de base medida à temperatura ambiente. A viscosidade varia com a temperatura. Registe uma linha de base limpa e a quente e considere a instalação de um filtro de malha grossa a montante.

O que devo fazer antes de abrir uma caixa de filtro quente?

Isole a caixa, alivie a pressão através da válvula de ventilação, deixe arrefecer e confirme que a pressão é nula antes de desapertar o fecho. Pode permanecer líquido quente ou vapor retido após o fecho das válvulas. Siga os procedimentos de bloqueio do local e o manual do fabricante.
