Procedimento de ensaio hidrostático para novos invólucros de filtro
Essa é a realidade desagradável da filtração comercial: uma soldadura bem executada, uma superfície de aço inoxidável polida e um relatório de inspeção completo não provam, por si só, que um equipamento recém-fabricado possa suportar com segurança a tensão de funcionamento pretendida. A verdadeira questão é saber se o limite de tensão corresponde ao estabelecido no âmbito de um exame regulamentado e documentado.
Encaro o teste hidrostático tanto como uma verificação da integridade mecânica como um ponto de controlo da qualidade de fabrico. Quando realizado de forma eficaz, pode revelar fugas, juntas defeituosas e certos pontos fracos estruturais antes da instalação. Quando realizado de forma descuidada, pode resultar numa certificação autorizada que oferece pouca garantia significativa.
Esta distinção é relevante para estações de tratamento de água, sistemas de processamento químico, produção farmacêutica e outras aplicações em que uma fuga imprevista pode perturbar os procedimentos ou constituir um risco para a segurança e a proteção.
O que é um tratamento de ensaio hidrostático para imóveis com filtros?
Um procedimento de ensaio hidrostático para conjuntos de filtros consiste numa técnica documentada que consiste em encher um invólucro com um fluido ideal, remover o ar retido, elevar a pressão interna até um valor de ensaio especificado, manter essa pressão conforme exigido e inspecionar o conjunto para detetar fugas ou deformações inadequadas.
O exame avalia a estrutura de contenção de pressão — e não o desempenho de purificação do cartucho.
Esta diferença é frequentemente esquecida. Um invólucro pode passar num teste hidrostático, mesmo que o cartucho instalado fique obstruído, e um cartucho de alta eficiência não consegue compensar um invólucro com vedantes defeituosos ou com integridade de pressão insuficiente.
Para um contexto mais alargado relativo aos recipientes sob pressão, o Código ASME para Caldeiras de Aquecimento Central e Recipientes Sob Pressão, Secção VIII aborda a conceção, o fabrico, a inspeção, os ensaios e a qualificação de recipientes sob pressão adequados. O facto de as suas disposições se aplicarem diretamente a um determinado local de instalação de filtros depende da conceção dos dispositivos, da jurisdição e dos requisitos regulamentares.
Por que razão surgem novos problemas nos testes de resistência das caixas de filtro?
Faça um teste antes de contratar.
Um produto imobiliário novo pode apresentar defeitos de fabrico que não são detetáveis através de uma inspeção dimensional de rotina, incluindo uma soldadura porosa, uma superfície de vedação danificada, uma ligação roscada defeituosa ou um fecho montado incorretamente. Sob tensão, estes pontos fracos podem tornar-se fontes de fuga ou falhas de integridade mais graves.
Gostaria ainda de pôr à prova um pressuposto comum no mundo do investimento: a declaração de um construtor de que um imóvel foi efetivamente submetido a testes de resistência não é comparável a um relatório de testes completo e rastreável. Os clientes devem perguntar que tipo de resistência foi aplicada, que componentes foram incluídos, durante quanto tempo a pressão foi mantida, que critérios de aceitação foram utilizados e quem aprovou o resultado.
A Agência de Segurança e Saúde Ocupacional dos Estados Unidos esclarece que as fugas e rupturas em recipientes sob pressão podem representar riscos graves, incluindo a exposição direta a materiais perigosos e lesões decorrentes de falhas repentinas. A sua orientações de segurança para recipientes sob pressão é uma recomendação valiosa para compreender por que razão os exames e os métodos de rastreio seguros são importantes.
Exigências e requisitos relativos aos ensaios de pressão hidrostática
Não existe um tempo de análise ou de retenção global adequado para cada área de filtro.
Os requisitos regulamentares dependem da tensão de projeto do invólucro, do material de construção, da classificação de nível de temperatura, da configuração das ligações, da normativa aplicável e das instruções autorizadas do fabricante. Um invólucro de aço inoxidável com vários cartuchos, por exemplo, não deve ser automaticamente verificado utilizando os mesmos parâmetros que um pequeno invólucro de polímero.
A edição de 2024 dos regulamentos federais dos EUA, publicada pelo Serviço de Correios do Governo Federal, inclui uma disposição específica relativa a recipientes sob pressão que exige uma tensão de ensaio hidrostático de, pelo menos, 1,30 vezes a pressão máxima de serviço permitida, ajustada de acordo com o coeficiente de tensão adequado ao material, para os recipientes abrangidos por essa disposição. Trata-se de um requisito regulamentar específico, não de um multiplicador global aplicável a todos os tipos de recipientes. Consulte o Texto do Registo Federal de 2024.
Antes de escolher uma carga de ensaio, elabore o seguinte:
A tensão nominal de funcionamento e a tensão de trabalho máxima admissível, quando aplicável.
O código de controlo do layout, as especificações do cliente e os requisitos legais.
A compatibilidade do produto com os materiais imobiliários, as juntas, os fechos e o líquido de análise.
A tensão de ensaio máxima permitida pelo fabricante.
O método de análise exigido, a duração da retenção e os critérios de aprovação.
Não se limite a aumentar a tensão indicada na placa de identificação por um fator aproximado. Um nível extremo de tensão durante os testes pode danificar os dispositivos, enquanto um teste mal definido pode deixar de demonstrar a integridade necessária.
Tratamento passo a passo do teste hidrostático de filtros imobiliários
Um procedimento repetível é mais valioso do que um valor impressionante de pressão de ensaio. Cada fase deve incluir uma ação específica, um critério de aprovação quantificável e um registo que possa ser analisado por outra pessoa qualificada.
Passo 1: Analisar os documentos de conceção e de exame

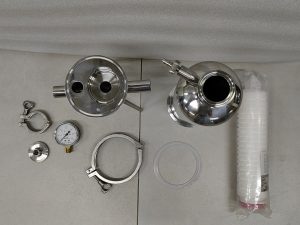

Antes de instalar uma bomba, verifique o modelo, o número de série, os requisitos do produto, a pressão nominal e o procedimento de ensaio aprovado. Analise as ilustrações do fornecedor e identifique as peças sob pressão, incluindo o corpo, a tampa, o sistema de fecho, as flanges, as ligações de drenagem, as saídas de ventilação e os acessórios classificados para pressão.
Confirme se a inspeção diz respeito ao imóvel em si ou à unidade totalmente construída. Não presuma que todos os cartuchos, juntas, ferramentas ou dispositivos sejam capazes de suportar a tensão prevista para a inspeção da habitação.
Ação 2: Realizar uma avaliação pré-teste
Verifique se a caixa apresenta danos visíveis, irregularidades nas soldaduras, ferrugem, contaminação, cordões danificados e imperfeições nas superfícies de fixação. Certifique-se de que as peças de fecho e os elementos de fixação estão em conformidade com as instruções de montagem aprovadas.
No caso de caixas destinadas a elementos substituíveis, verifique a disposição correta do cartucho e do sistema de vedação. Dependendo da aplicação, um cartucho de filtro plissado substituível pode fazer parte da configuração operacional; no entanto, a sua presença não determina a classificação de resistência do próprio recipiente.
Registe qualquer defeito pré-existente antes do teste de estanqueidade. Uma habitação com um defeito arquitetónico conhecido não deve ser submetida a pressão apenas para verificar se resiste ao teste.
Passo 3: Isolar e proteger o espaço destinado ao exame
Instale ligações com pressão nominal adequada, uma escala de tensão ajustada, um fornecimento controlado de fluido e um sistema de alívio de pressão adequado. Separe os elementos que não sejam adequados para as condições de ensaio pretendidas.
Colocar a caixa de proteção de forma segura e definir uma zona de exclusão adequada aos dispositivos e à avaliação de riscos. O pessoal não deve permanecer em frente a tampas, extremidades, fichas temporárias ou quaisquer outras peças que possam ser deslocadas caso ocorra uma avaria.
Dica 4: Encha a caixa e elimine o ar retido
Introduza um fluido de teste adequado, normalmente água limpa, sempre que as exigências do material e do processo o permitam. Abra as válvulas de ventilação adequadas e encha o sistema até que o ar retido tenha sido efetivamente eliminado.
Esta ação merece ainda mais atenção do que aquela que normalmente recebe. A água é muito menos compressível do que o ar, o que, normalmente, reduz a energia armazenada no equipamento de ensaio pressurizado. No entanto, a presença recorrente de bolsas de ar pode ainda assim agravar a gravidade de uma falha.
No que diz respeito a questões relacionadas com a qualidade da água, devem estabelecer-se limites para a concentração de cloreto, o nível de temperatura e a secagem após o ensaio. A contaminação por cloreto, por exemplo, pode constituir um problema para tipos de aço inoxidável suscetíveis em determinadas condições.
Passo 5: Aumentar a intensidade do esforço de forma progressiva
Utilize uma bomba de ensaio hidrostática adequada para aumentar a pressão de forma controlada. Acompanhe a escala de pressão e verifique o conjunto a partir de um local seguro à medida que a pressão aumenta.
Pare imediatamente se ocorrerem fugas, movimentos invulgares, perdas de pressão inesperadas ou quaisquer outros sinais de avaria. Nunca aperte uma ligação sob pressão nem tente reparar uma fuga enquanto o sistema estiver sob pressão.
Ação 6: Manter o nível de tensão especificado para o exame
Assim que a tensão necessária for atingida, mantenha o sistema de acordo com o procedimento autorizado. Inicie o período de retenção formal apenas quando as condições recomendadas tiverem sido efetivamente cumpridas.
A pressão de ensaio, o período de estabilização, o tempo de manutenção e a variação de tensão permitida devem ser determinados com base na especificação relevante — e não numa lista comum encontrada na Internet. As variações de temperatura, o ar retido, a precisão do medidor e pequenas alterações no volume do sistema podem afetar as leituras; por isso, a pressão, por si só, não deve determinar o resultado.
Passo 7: Verificar se há fugas e alterações arquitetónicas
Inspecione as soldaduras acessíveis, as juntas de flange, as ligações roscadas, as juntas de vedação, as aberturas de drenagem, as aberturas de ventilação e as interfaces de fecho. Tente identificar infiltrações visíveis, perdas de pressão invulgares, deformações permanentes ou quaisquer outros problemas que contrariem as normas de homologação.
Um manómetro que se mantém estável não constitui, por si só, prova suficiente. Algumas situações podem exigir uma inspeção visual mais minuciosa, e o procedimento adequado pode especificar métodos de inspeção adicionais.
Passo 8: Despressurizar, esvaziar os tubos e limar
Liberte a pressão de forma controlada antes de abrir o imóvel. Esvazie o líquido de teste, seque completamente o interior, se necessário, e verifique se existem sinais de contaminação ou corrosão.
Grave o resultado em vídeo, elimine os equipamentos de teste temporários e restabeleça o local à sua configuração definida. O imóvel não deve ser colocado em serviço até que todas as inspeções exigidas e medidas de reabilitação estejam concluídas.
Tensão e tempo de manutenção no ensaio hidrostático: o que deve especificar?
A tensão e a duração ideais do ensaio são decisões de conceção, não constantes universais.
Pense num imóvel hipotético com uma tensão de serviço máxima permitida de 10 bar. Um ensaio recomendado a 15 bar corresponde, matematicamente, a 1,5 vezes essa pressão; no entanto, esse cálculo por si só não demonstra que 15 bar seja um valor de ensaio autorizado ou seguro. A normativa aplicável, os limites de tensão dos materiais, as classificações das peças e as orientações do fabricante continuam a determinar as condições de ensaio aceitáveis.
O mesmo se aplica ao tempo de espera. Uma espera de cinco minutos pode ser adequada num determinado tratamento, mas inadequada noutro. Prolongar um exame desnecessariamente não melhora automaticamente a sua qualidade.
Parâmetro de teste
O que determinar
Erro típico
Esforço de ensaio
Valor aceite para o imóvel em questão e especificações regulamentares
Aplicação de um multiplicador global
Tempo de espera
Duração necessária após a estabilização sugerida
Durante um período aproximado de cinco ou dez minutos
Ferramenta de avaliação
Líquido adequado com qualidade controlada, sempre que necessário
Ignorar os riscos relacionados com os materiais ou com a contaminação
Medidor de tensão
Intervalo ideal, precisão e estado da calibração
Baseando-se numa escala não comprovada
Requisitos de aceitação
Requisitos relativos a fugas, deformação e estabilidade à pressão
Considerar uma análise segura como o único critério de aprovação
Registo de teste
Reconhecimento, condições reais, resultados das inspeções e autorização
Emissão de um certificado sem provas dedutíveis
Análise e tratamento de fugas no invólucro do filtro: causas habituais de avaria
Muitos problemas evitáveis nos ensaios começam antes de a bomba de pressão ser ativada.
Instalação incorreta da junta: Uma junta torcida, suja ou inadequada pode causar uma fuga que pareça um defeito do imóvel.
Má qualidade da soldadura: A aparência da superfície, por si só, não garante a estabilidade da soldadura. Recorra a métodos de inspeção adicionais sempre que tal for exigido pelas especificações do projeto ou pela estratégia de inspeção.
Pressurização não controlada: alterações bruscas de pressão ou medidas de segurança insuficientes podem expor os colaboradores e os equipamentos a riscos desnecessários.
Instrumentação não verificada: Uma balança com um intervalo inadequado ou uma calibração duvidosa pode comprometer a fiabilidade da carga de ensaio registada na fita.
Documentação insuficiente: uma declaração de aprovação/reprovação sem indicação das condições reais do teste dificulta as auditorias subsequentes e a comparação entre fornecedores.
Lançamento antecipado: Colocar um imóvel novamente em serviço antes de se terem concluído a despressurização, a drenagem, a inspeção e a autorização final acarreta riscos evitáveis.
Na minha opinião, o ponto mais fraco de muitos programas de elevada qualidade não é o exame em si. É a presunção de que um teste bem-sucedido elimina a necessidade de controlos de produção de áudio e de documentação rastreável.
Inspeção e controlo de qualidade do invólucro do filtro
Os ensaios hidrostáticos devem constituir uma componente de um plano mais abrangente de garantia de qualidade. Não alteram a confirmação do produto, a inspeção dimensional, a análise das soldaduras nem as verificações da configuração de purificação do invólucro.
Um documento de garantia de qualidade bem elaborado deve incluir:
Fabricante da caixa, modelo e número de série ou de conjunto.
Alterações relevantes aos desenhos, classificação de estilo e requisitos regulamentares.
Ferramenta de ensaio, nível de temperatura e pressão de ensaio aprovada.
Avaliar o estado do reconhecimento e da calibração.
Records de estabilização da pressão e de tempo de manutenção.
Inspeções visuais e quaisquer outros exames adicionais necessários.
Inconsistências, atividades de reparação, disposição final e autorização do inspetor.
Guarde estes documentos juntamente com a documentação de fabrico ou de designação do equipamento. Se um cliente, uma entidade reguladora ou um inspetor independente solicitar provas de conformidade, um documento comprovativo tem muito mais valor do que uma certificação genérica.
Tratamento de verificação hidrostática: questões frequentes
1. Qual é o objetivo de um ensaio hidrostático num novo filtro imobiliário?
Um ensaio hidrostático avalia se um novo filtro é capaz de suportar a pressão de ensaio especificada sem fugas inaceitáveis nem alterações estruturais. Comprova a integridade da barreira de pressão nas condições testadas, mas não garante a ausência de quaisquer problemas de fabrico nem confirma a eficácia da filtração.
2. Que pressão deve ser utilizada num ensaio hidrostático de um filtro imobiliário?
A tensão de ensaio hidrostática adequada é o valor especificado pelo código de conceção aplicável, pelo procedimento de conceção aprovado e pelos requisitos do fabricante do equipamento. Depende da classificação de pressão do equipamento, dos materiais, das condições de temperatura e das diretrizes de conceção; não existe um multiplicador único adequado para todas as caixas de filtro.
3. Durante quanto tempo deve manter-se a pressão num ensaio hidrostático?
O tempo de manutenção do ensaio hidrostático é o período específico durante o qual o imóvel permanece à pressão de ensaio exigida, após terem sido cumpridas as condições de estabilização recomendadas. A duração depende do procedimento aplicável e dos requisitos de avaliação, pelo que um tempo de manutenção genérico de 5 ou 10 minutos não deve ser considerado como uma norma universal.
4. É possível que um corpo de filtro passe num ensaio hidrostático e, mesmo assim, apresente fugas ao longo do procedimento?
Sim, um corpo de filtro pode passar num ensaio hidrostático e, consequentemente, apresentar fugas se as condições de funcionamento, os ajustes de montagem, os ciclos térmicos, a vibração, o desgaste das juntas ou várias outras variáveis provocarem um problema que não tenha sido detetado durante o controlo. Um resultado positivo diz respeito às condições analisadas e não dispensa a necessidade de uma instalação e manutenção adequadas.
5. O ensaio hidrostático é o mesmo que um ensaio de integridade do cartucho do filtro?
Não, os ensaios hidrostáticos e os testes de integridade dos cartuchos analisam vários aspetos dos dispositivos de filtração. Um ensaio hidrostático imobiliário avalia a contenção de pressão, enquanto os testes de integridade dos cartuchos analisam os aspetos relevantes do elemento filtrante e a sua aplicação específica; o teste adequado para um cartucho depende do seu tipo e dos requisitos de funcionamento.
6. O que deve constar num registo de ensaio hidrostático?
Um registo de ensaio hidrostático deve incluir a identificação do invólucro, o procedimento aplicável, o meio de ensaio, a pressão de ensaio nominal e real, o tempo de manutenção da pressão, a instrumentação, os pontos a inspecionar e a decisão final de aceitação. Deve ainda identificar os funcionários responsáveis e registar quaisquer desvios ou ações corretivas necessárias antes de o equipamento ser colocado em serviço.
Recomendações finais: garantir que todos os testes sejam rastreáveis
Um procedimento adequado de ensaio hidrostático para instalações de filtragem novas vai além de uma bomba, um manómetro e uma ficha de inspeção assinada. Trata-se de um processo de engenharia regulamentado que associa as especificações de projeto a condições de ensaio mensuráveis, observações registadas e uma decisão de libertação fundamentada.
Antes de autorizar um distribuidor ou nomear uma nova entidade gestora, coloque três perguntas consecutivas:
Quais são os requisitos que definem a pressão de ensaio e o tempo de manutenção?
Que provas demonstram que a habitação cumpriu as normas de avaliação exigidas?
O fabricante pode fornecer um relatório de deduções relativo a esse dispositivo específico ou lote de fabrico?
Se essas questões não puderem ser esclarecidas de forma clara, a documentação deve ser alvo de uma análise mais aprofundada.
