Especificações dos sacos de filtro industriais: mícrons, material e costuras
É também uma das especificações mais fáceis de interpretar erroneamente na filtração comercial, uma vez que um valor em mícrons, isolado da técnica de ensaio, da percentagem de eficácia, do caudal, da composição dos contaminantes e da construção das juntas, fornece ao comprador muito menos informação do que a maioria das páginas de produtos sugere.
Então, o que é que estás realmente a comprar?
Os sacos filtrantes industriais não são mini-telas com aberturas totalmente uniformes. Um saco de filtragem retém partículas graças à profundidade dos poros ou à estrutura de malha. Um saco de retenção de sujidade forma uma camada de pó que pode tornar-se a camada de filtração ativa. O meio filtrante é importante, sem dúvida, mas é a configuração completa que determina o resultado: tecido, junta, anel, gássica, estrutura, cesto de suporte, caudal, pressão e técnica de limpeza.
A minha posição é clara: um cliente que se limita a definir “saco de PP de 5 µm” não definiu, na verdade, os requisitos de purificação. Apenas deu início a esse processo.
Pontuação Micron: Um dos valores mais mal interpretados na ficha técnica
A classificação em mícrons do saco filtrante descreve a dimensão das partículas associada a uma eficiência de captura indicada, em condições de ensaio especificadas. Isso não significa necessariamente que todas as partículas ligeiramente maiores do que esse valor sejam, de facto, retidas.
Essa diferença separa pequeno classificações de absoluto classificações.
Um filtro com classificação nominal de 5 µm poderia reter uma elevada percentagem de fragmentos com cerca de 5 µm; no entanto, essa percentagem pode variar consoante o tipo de meio filtrante e o protocolo de análise. Um valor absoluto deve estar associado a uma eficácia específica ou a uma proporção beta. Sem esse valor de referência, a expressão “absoluto” é apenas linguagem de marketing, não constituindo dados técnicos.
Pedido de 4 artigos:
A impureza ou o produto que constitui um obstáculo na análise
A taxa de circulação utilizada ao longo dos testes
A eficácia de captura no tamanho em mícrons especificado
Se a classificação se refere a suportes em branco ou a suportes gravados
Na purificação de fluidos, os sacos de feltro proporcionam, normalmente, uma retenção em profundidade. As partículas penetram na matriz de fibras e ficam retidas graças à densidade do meio filtrante. A malha de monofilamento funciona mais como um crivo, proporcionando uma dimensão de abertura específica adicional, mas, normalmente, com menor capacidade de retenção em profundidade.
A filtragem de partículas sólidas funciona de forma diferente. A EPA dos EUA explica que a captura de pequenas partículas micrométricas e submicrométricas num filtro de mangas depende em grande medida da camada de pó acumulada, e não apenas do tecido em si. A EPA refere ainda que os filtros de material operados de forma eficaz podem atingir um desempenho de recolha superior a 99%.
Isso é um problema.
Um saco coletor de sujidade novo pode funcionar temporariamente de forma diferente do mesmo saco depois de se ter formado uma camada compacta. Uma limpeza por impulsos agressiva pode remover demasiada camada compacta; uma limpeza fraca pode aumentar a tensão diferencial. A configuração correta situa-se entre essas duas falhas.
Os sacos filtrantes para fluidos e os sacos filtrantes para entusiastas do todo-o-terreno são soluções diferentes
A expressão “sacos filtrantes industriais” abrange duas famílias de produtos que não devem ser consideradas intercambiáveis.
Sacos filtrantes para líquidos funcionam no interior de caixas de pressão e removem sólidos em suspensão da água, óleos, bebidas, produtos químicos, acabamentos, processos de galvanoplastia e fluidos de processo. Os materiais mais comuns são o polipropileno, o poliéster, a malha de nylon e a malha de cabo de aço inoxidável.
Sacos filtrantes para entusiastas do todo-o-terreno funcionam no interior de filtros de mangas e eliminam completamente as partículas secas do ar ou do gás de processo. O seu desempenho está relacionado com a relação ar/tecido, a carga de poeira, o nível de temperatura, a humidade, a exposição a substâncias químicas, a energia de limpeza e o estado das gaiolas.
Um trata de líquidos sob pressão. O outro ocupa-se do fluxo de gás, da camada de resíduos e da limpeza mecânica repetida.
Em comparação, os sacos de pó com jato pulsante necessitam de uma estrutura de suporte, de uma vedação fiável na placa tubular e de uma construção resistente o suficiente para suportar centenas de ciclos de limpeza com ar comprimido. Referir-se a ambos os produtos como “sacos filtrantes de 5 mícrons” esconde mais do que revela.
Como é que as modificações no produto dos sacos filtrantes afetam a eficiência
O saco de filtração mais eficaz é aquele que resiste ao processo real, mantendo simultaneamente uma eficiência de filtração aceitável e uma pressão diferencial adequada. O custo por saco é um fator secundário.
Sim, mais tarde.
Vejo frequentemente que o raciocínio na compra é invertido: escolhe-se o material mais barato disponível e, só depois, procura-se formas de o fazer funcionar. Esse método provoca o inchaço das fibras, bolsas rígidas, agressão química, fissuras nas juntas, cegueira precoce e fugas anormais de poluentes.
Produto: saco filtrante
Utilização regular
Resistência principal
Principal ponto fraco
Edifício comum
Feltro de polipropileno ou encaixe
Ácidos, antiácidos, água, fluidos de galvanoplastia, pré-filtração no processamento alimentar
Ampla resistência química a temperaturas moderadas
Resistência limitada às altas temperaturas e compatibilidade inadequada com alguns oxidantes
Costurado ou colado
Feltro de poliéster
Água, óleos, tintas, poeira completamente seca
Excelente resistência à abrasão e boa relação custo-benefício para utilização geral
Risco de hidrólise em condições de calor e humidade
Costurado, colado ou selado a quente
Monofilamento de nylon
Tinta, camadas, alimentos, filtragem de uso múltiplo
Malha com aberturas definidas e elevada resistência à abrasão
Pode absorver humidade e não é adequado para alguns ácidos
Lavável, dimensionalmente estável e mecanicamente resistente
Custo inicial mais elevado; profundidade de enchimento limitada
Soldado ou fabricado mecanicamente
A aramida deu mesmo a sensação de
Sujidade seca e a alta temperatura
Resistência ao calor e à abrasão
A humidade e os problemas de acidez podem reduzir a vida útil
Costurado ou selado a quente
feltro PPS
Sujidade e gases de combustão quimicamente agressivos
Resistência à exposição direta a muitos álcalis e produtos químicos
As restrições à oxidação devem ser analisadas
Selado a quente ou cosido
Meios filtrantes com membrana de PTFE
Sujidade fina, humidade e agentes químicos agressivos
Filtração por área de superfície e resistência a produtos químicos sólidos
Taxa mais elevada e restrições relativas ao substrato, dependentes da aplicação
Construção laminada com costura térmica ou costurada
A poliimida P84 pareceu-me mesmo
Aplicações com pó muito quente e completamente seco
Estrutura de fibras finas e resistência a altas temperaturas
Caro e não é aplicável a nível global na química húmida
Costurado
As configurações industriais divulgadas demonstram por que razão os nomes dos produtos, por si só, continuam a ser insuficientes. Os sacos especiais de aramida podem ser concebidos para utilização a cerca de 204 °C, enquanto modelos específicos de P84 são oferecidos para níveis de temperatura que chegam a cerca de 237 °C. As membranas de PTFE podem ser laminadas sobre vários substratos, o que significa que é o substrato — e não as letras “PTFE” — que determina o limite máximo real de temperatura.
No caso dos sistemas líquidos, além disso, diferentes purificação de bits de adsorção. A cartucho de carvão ativado sinterizado com granulometria entre 0,5 e 20 µm pode combinar a filtragem física com a adsorção por carvão, mas o seu limite de circulação específico de até 300 L/h e as suas características relacionadas com o carvão devem, ainda assim, estar em conformidade com o procedimento. Não se trata apenas de uma versão mais refinada de um saco de poliéster.
É na construção das costuras que os grandes meios de comunicação falham discretamente
A articulação é uma questão controlada.
Sempre que uma agulha atravessa o meio filtrante, cria um orifício. Em muitas aplicações normais, o meio filtrante dobrado, a tensão das fibras e os sólidos acumulados bloqueiam adequadamente o percurso de fuga percetível. No entanto, em processos de purificação fina, com fluidos de baixa viscosidade, alta pressão diferencial ou sensíveis à contaminação, o conceito de “suficientemente adequado” merece ser reavaliado.
Três membros de uma mesma família dominam o setor da fabricação de sacos filtrantes industriais.
Costuras cosidas
As costuras são flexíveis, fáceis de encontrar e adequadas para muitos sacos de feltro e de rede. São fáceis de fazer em inúmeros tamanhos e configurações.
Mas o tipo de costura é importante. O mesmo se aplica ao tipo de fio, à densidade da costura, à sobreposição da junção e ao alinhamento da junção em relação ao fluxo. Um fio de poliéster no interior de um saco de polipropileno quimicamente compatível pode vir a ser o ponto fraco. Os compradores muitas vezes não têm em conta esse aspeto.
Juntas coladas
As costuras soldadas termicamente unem materiais termoplásticos compatíveis sem penetração de agulha. Podem minimizar o risco de desvio e eliminar fios soltos, tornando-as uma opção atraente para procedimentos de limpeza, revestimentos e algumas aplicações de pré-filtração nos setores alimentar e farmacêutico.
No entanto, a soldadura não é magia. Temperaturas, tensões ou tempos de permanência irregulares podem causar arestas frágeis, zonas de menor espessura ou ligação incompleta. Uma soldadura com bom aspeto pode, ainda assim, ser mecanicamente inadequada.
Juntas dos sacos de pó seladas a quente e reforçadas
Os sacos para sistemas de recolha de poeiras podem incluir costuras, costuras a quente, bainhas, tiras de reforço, anéis de expansão e cabos de fixação, dependendo do sistema de recolha. A costura deve resistir à flexão contra a estrutura, à energia de pulsação e à abrasão nos pontos de contacto previsíveis.
Os modelos de sacos plissados para uso profissional recorrem amplamente a elementos de fixação moldados ou de peça única para reduzir as fugas em torno do filtro de ar. Algumas configurações proporcionam, igualmente, uma área de purificação 2 a 3 vezes superior à de um saco convencional com um impacto semelhante, o que pode reduzir a proporção ar/tecido quando a configuração do ventilador o permite.
Eis a dura realidade: uma membrana de qualidade superior fixada a uma faixa de ventilação mal ajustada continua a ser um filtro que deixa passar água.
O imóvel, o anel e a junta fazem parte dos requisitos
Um saco filtrante nunca, mas nunca funciona sozinho.

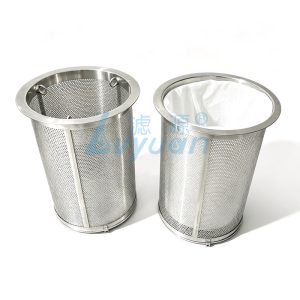

Na purificação de fluidos, o cesto de apoio impede que o saco se expanda, se dobre ou se rompa sob tensão diferencial. O anel ou o colar moldado têm de assentar uniformemente. A tampa do invólucro deve comprimir a vedação sem a distorcer. E o material da junta tem de ser resistente ao fluido, aos produtos químicos de limpeza e à temperatura de funcionamento.
Um requisito deve ter em conta o seguinte:
Materiais utilizados no setor imobiliário, tais como SS304 ou SS316L
Dimensões do saco e área superficial nominal
Tensão máxima de serviço
Tensão diferencial de projeto e de substituição
Ligação de entrada e saída
Geometria do cesto de suporte
Tipo de anel ou colar
Material de vedação
Superfície onde a limpeza é importante
Para o polimento de cartuchos após a filtragem por sacos, um Caixa de filtro de cartucho de núcleo único em aço inoxidável SS304 ou SS316L pode aprovar elementos de 10, 20, 30 ou 40 polegadas com ligações 222, 226 ou DOE. Essa escolha do conector determina se o cartucho veda adequadamente ou se fica simplesmente apoiado no interior do recipiente.
Um saco adequado numa caixa incompatível não é adequado.
Como escolher um saco filtrante industrial sem ter de pensar muito
Começar pelo procedimento, e não pelo folheto.
Especifique a impureza
Registe em vídeo a distribuição granulométrica, a forma, a consistência, a concentração e se os sólidos são deformáveis, pegajosos, gelatinosos ou abrasivos. Um mineral rígido com 20 µm comporta-se de forma diferente de um aglomerado de tinta com 20 µm.
Especifique se se trata de um líquido ou de um gás
Registe todos os componentes químicos significativos, o pH, a temperatura, a viscosidade, o nível de humidade e os possíveis produtos químicos de limpeza. Inclua condições anormais, não apenas os procedimentos habituais.
Definir o resultado a alcançar a jusante
Decida se o saco fixa uma bomba, evita o entupimento do bico, melhora o aspeto do produto, minimiza as fugas ou protege uma camada de membrana. Cada função pode justificar uma classificação em mícrons diferente.
Determinar a circulação prática
Dimensionar o sistema de filtração com uma capacidade superior à necessária costuma sair mais barato do que substituir sacos entupidos a cada poucas horas. Uma velocidade mais elevada pode aumentar o rendimento inicial, mas também pode acelerar o enchimento, prejudicar a retenção de sólidos e elevar a pressão diferencial.
Definir a perda de pressão adequada
No caso dos sistemas de fluidos, registe a queda de pressão em condições de limpeza e o limite de substituição. No caso dos filtros de mangas, apresente a pressão diferencial juntamente com a concentração de partículas na saída elétrica, a frequência de limpeza, o nível de temperatura e o fluxo de ar.
A EPA reconhece a concentração de partículas nas tomadas elétricas, a deteção de fugas nos sacos, a opacidade, o diferencial de pressão, o nível de temperatura na entrada, o caudal de gás e o funcionamento do sistema de limpeza como indicadores úteis do desempenho dos filtros de tecido.
Verificar através de um ensaio controlado
Analise, pelo menos, duas classificações de candidatos ou tipos de meios nas mesmas condições. Pese os sólidos retidos, registe a tensão ao longo do tempo, inspecione o filtrado ou as emissões e calcule o custo por unidade de produção — não apenas o custo por saco.
O que as evidências atuais revelam sobre a disciplina da filtração
As entidades reguladoras estão a analisar números de menor dimensão.
A 7 de fevereiro de 2024, a EPA dos Estados Unidos reforçou o requisito anual relativo às PM2,5 com base em critérios de saúde para 9,0 µg/m CINCO. O valor anterior era de 12,0 µg/m TRÊS. Essa regulamentação relativa ao ar ambiente não constitui um critério direto para os sacos filtrantes, mas indica a direção a seguir: um controlo deficiente das fugas e casos vagos relativos ao “alto desempenho” serão alvo de uma análise cada vez mais rigorosa.
Um estudo em escala-piloto realizado em 2023 sobre filtros limpos por jato pulsante analisou tanto as necessidades energéticas como as emissões de partículas, em vez de abordar a limpeza dos sacos como uma simples função de manutenção do tipo «ligado/desligado». Essa abordagem é a mais adequada. A frequência de limpeza, as ações de pulso, a expulsão de sujidade e a perda de pressão constituem um sistema operacional; melhorar apenas uma variável pode agravar outra.
A hidroterapia apresenta um quadro semelhante.
Em abril de 2024, a EPA estabeleceu restrições vinculativas de 4,0 partes por trilião para o PFOA e o PFOS. A empresa estimou que cerca de 6% a 10% de 66 000 O abastecimento público de água afetado poderá necessitar de medidas que incluam o uso de carvão ativado granular, troca iônica e osmose inversa, entre as técnicas de tratamento facilmente disponíveis. A EPA destacou ainda a utilização de carvão ativado granular pela Cape Concern Public Utility Authority como um exemplo prático.
Um filtro de mangas não remove os PFAS dissolvidos pelo simples facto de ter uma classificação de 1 µm ou 5 µm. Pode, no entanto, funcionar como proteção contra partículas a montante, antes do tratamento com carvão, de troca iônica ou por membrana.
É aí que a abordagem sistémica supera a abordagem centrada no produto. Uma apresentação Sistema de filtração de água por PP, GAC, CTO e osmose inversa ilustra o conceito: cada fase trata de um sistema de contaminantes específico, enquanto o controlo de partículas a montante protege os elementos mais sensíveis a jusante. As configurações disponíveis variam entre 200 e 800 GPD, para cerca de 50 a 300 utilizadores simultâneos.
Requisitos de compra para os quais os fornecedores possam efetivamente apresentar uma estimativa de preço
Utilize este quadro de referência ao solicitar especificações para sacos de filtro comerciais.
Área de especificações
Pedido fraco
Um pedido muito melhor
Classificação Micron
“5 mícrons”
“5 µm nominais para o desempenho indicado; método de ensaio de alimentação e contorno de eficácia”
Media
“Saco de PP”
“Feltro agulhado de polipropileno, sem silicone, adequado para fluidos com pH entre 3 e 11 à temperatura indicada”
Edifício
“Junta padrão”
“Costuras laterais e inferiores soldadas; forneça dados relativos à resistência à ruptura ou à resistência das costuras”
Anel
“Anel de plástico”
“Colar de PP moldado compatível com a versão imobiliária e com a vedação da tampa”
Circulação
“Alto caudal”
“Objetivo: 18 m THREE/h com uma tensão diferencial adequada, dentro dos limites especificados abaixo”
Sólidos
“Água suja”
“0,21 TP3T de sólidos minerais em suspensão, D50 de 18 µm, angulares e ligeiramente abrasivos”
Fator de substituição
Não mencionado
“Substituir quando se atingir uma tensão diferencial de 1,0 bar ou o limite de qualidade especificado”
Papelada
“Enviar certificado”
“Certificação de materiais, rastreabilidade completa dos lotes, desenhos dimensionais e informações relativas aos ensaios de filtração”
Este esquema leva a respostas positivas.
Da mesma forma, revela os prestadores que não conseguem associar a sua alegação «micron» a uma técnica de análise. Considero isso uma vantagem, e não um inconveniente.
Perguntas Frequentes
Qual deve ser a classificação em mícrons de um saco filtrante comercial?
Um saco filtrante industrial deve utilizar a classificação em mícrons mais grossa que proteja de forma consistente o processo a jusante, uma vez que um meio filtrante desnecessariamente fino aumenta a pressão diferencial, reduz a vida útil do saco em termos de retenção de impurezas e aumenta a frequência de substituição, sem que isso melhore necessariamente o produto final. A classificação adequada depende da distribuição das partículas, da deformabilidade, da concentração, do fluxo e da eficiência de captura exigida.
Para a pré-filtragem geral, os clientes podem começar com 25, 50 ou 100 µm e ajustar para um valor mais adequado apenas quando os resultados dos testes a jusante o justifiquem. A proteção da camada da membrana, o acabamento da pintura ou as características específicas do produto podem justificar a utilização de meios de 1, 5 ou 10 µm; no entanto, a decisão deve basear-se nos resultados dos testes.
Qual é o melhor saco filtrante do mercado?
O saco filtrante mais eficaz é aquele fabricado com polímeros, aço ou materiais compósitos que se mantém quimicamente e mecanicamente estável durante o funcionamento normal, a limpeza e em situações de quase avaria, ao mesmo tempo que proporciona a eficiência de retenção necessária e uma perda de pressão adequada. Não existe um único material que seja ideal para água, solventes, gases quentes, sujidade agressiva e produtos químicos oxidantes.
O polipropileno é frequentemente adequado para fluidos químicos a temperaturas moderadas. O poliéster é uma alternativa económica típica. A malha de nylon funciona bem para aplicações reutilizáveis sujeitas a esforços. Os materiais à base de aramida, PPS, P84 e PTFE são adequados para condições muito mais exigentes envolvendo poeira e gás.
Um saco filtrante de 5 mícrons é um filtro absoluto?
Um saco filtrante de 5 mícrons só é considerado «absoluto» quando o fabricante especifica e verifica uma elevada eficácia de captura a 5 µm, recorrendo a uma técnica de ensaio, material de teste e condições de funcionamento definidos; o valor em mícrons publicado, por si só, não garante um desempenho absoluto. Muitos sacos de feltro comuns têm uma classificação nominal e permitem a passagem de algumas partículas com dimensões próximas ou superiores às especificadas.
Peça a curva de eficácia. Um fornecedor tem de ser capaz de indicar se a classificação corresponde a 60%, 90%, 95%, 99% ou a outro grau de captura.
As juntas soldadas dos sacos de filtro são muito melhores do que as costuras?
As costuras soldadas dos sacos filtrantes são normalmente mais adequadas quando o procedimento exige uma redução do desvio através dos orifícios dos pontos, uma redução da perda de fibras e uma estrutura termoplástica limpa; no entanto, as juntas fixadas continuam a ser adequadas para vários líquidos industriais, malhas reutilizáveis e geometrias que não podem ser soldadas de forma fiável. A elevada qualidade das costuras, a compatibilidade com os meios filtrantes e a resistência mecânica são mais importantes do que apenas a etiqueta de fabrico.
Uma soldadura mal feita pode partir-se. Uma junta personalizada e devidamente concebida pode funcionar com precisão durante muitos anos. Avalie a junta sob condições reais de pressão diferencial e composição química.
Os sacos filtrantes industriais conseguem eliminar os PFAS da água?
Os sacos filtrantes industriais não conseguem eliminar de forma fiável as moléculas de PFAS dissolvidas através da filtração normal de partículas com classificação em mícrons, uma vez que o PFOA, o PFOS e as substâncias relevantes são contaminantes químicos dissolvidos e não sólidos em suspensão; os filtros de saco são, em vez disso, utilizados para remover partículas a montante das fases de tratamento com carvão ativado granular, troca iônica, nanofiltração ou osmose inversa.
A pré-filtração por saco continua a ter valor económico. Ao reduzir a quantidade de sólidos retidos, pode proteger os leitos de carvão, as válvulas, as bombas e as superfícies das membranas contra a obstrução, permitindo que a fase dedicada à remoção de PFAS decorra de forma ainda mais eficiente.
Como é que sei exatamente quando é que um saco filtrante precisa de ser substituído?
Um saco filtrante deve ser substituído quando a pressão diferencial, a perda de circulação, a elevada qualidade do filtrado, as emissões na saída ou a inspeção física atingirem um limite operacional comprovado, em vez de se basear num período de tempo aproximado. O critério de substituição adequado deve ser documentado durante o comissionamento e definido tendo em conta a carga real de sólidos, os problemas identificados, o desempenho da limpeza e o custo da contaminação a jusante.
Substituir demasiado cedo desperdiça o meio filtrante. Substituir demasiado tarde pode deformar o saco, criar vias de derivação, danificar o cesto ou enviar contaminantes para a fase a jusante.
Define a mala, não a marca publicitária
Os sacos de filtro industriais são artigos simples, disponíveis apenas numa determinada gama.
Visto de perto, a diferença entre uma purificação eficaz e um fracasso persistente pode residir numa percentagem de desempenho não documentada, numa cadeia de caracteres incompatível, num colar alterado ou numa junta escolhida por hábito, em vez de por critérios químicos.
Envie ao fornecedor os dados relativos ao líquido ou gás de reposição, o intervalo de temperaturas, as informações sobre partículas, o caudal, as dimensões da caixa, o desempenho pretendido e a pressão de substituição. Em seguida, solicite uma especificação completa do filtro industrial, abrangendo o desempenho em mícrons, o material, as juntas, o colar, a junta de vedação e a rastreabilidade.
Faça isso antes de solicitar o orçamento mais barato.
