Como determinar o tamanho dos invólucros dos cartuchos para sistemas de água de alto caudal

Não porque os fabricantes sejam desonestos, mas porque os dados publicados referem-se geralmente a um problema de ensaio em condições ideais, com baixa viscosidade, enquanto os sistemas reais apresentam picos de sedimentos, biofilme, ferro, oscilações de temperatura, perdas nas válvulas e uma curva de bomba que ninguém se deu ao trabalho de validar.

Por que avaliar um imóvel com base numa condição que nunca mais se voltará a verificar?

Rejeito qualquer tipo de ficha de dimensionamento de caixas de filtros de cartucho que comece e termine em galões por minuto. A circulação é apenas o valor inicial. O modelo adequado tem de suportar cartuchos sujos, necessidades ótimas, tensão mínima de alimentação, acumulação de sólidos, exposição direta a produtos químicos, restrições de manutenção e o inevitável operador que adia a substituição até que o alarme de pressão diferencial esteja a piscar há dois turnos.

A dimensão do problema não é insignificante. A Agência de Proteção Ambiental dos Estados Unidos (EPA) estima que os sistemas de água potável necessitem de $625 mil milhões no âmbito de um investimento financeiro ao longo de 20 anos, composto por $107 mil milhões para bens terapêuticos. Uma opção de purificação inadequada é um pormenor insignificante dentro desse número, mas provoca uma reação em cadeia dispendiosa: maior pressão de bombagem, vida útil do cartucho significativamente mais curta, paragens indesejadas e danos na camada de membrana a jusante.

O dimensionamento de filtros de cartucho para o setor imobiliário começa pelo ponto de obrigação

A pergunta inicial não é: “Qual é o diâmetro do tubo?”

É: Qual deve ser o caudal que o filtro deve fornecer na pior condição de funcionamento?

Defina, no mínimo, 3 pontos de serviço:

1. Fluxo normal: O preço praticado ao longo de todo o processo de produção normal.
2. Circulação máxima: A procura sincronizada ideal que o sistema deve satisfazer.
3. Caudal de redução: O preço contínuo mais acessível, nomeadamente nos casos em que possam ocorrer circulação desigual, retenção de ar ou instabilidade no controlo.

Sempre que possível, utilize informações de circulação medidas. A capacidade indicada na placa de identificação da bomba não corresponde ao caudal medido. O mesmo se aplica à capacidade nominal de um sistema de tratamento a montante.

Um projeto de 2023 do Departamento de Energia dos EUA nas instalações de Paducah ilustra o perigo de se desenvolver com base em capacidades desatualizadas. Na verdade, a estação de tratamento de água tinha sido inicialmente concebida para aproximadamente 30 milhões de galões por dia, embora a procura real tivesse, na verdade, atingido cerca de 1 milhão de galões por dia. A instalação de uma bomba adequada às necessidades existentes reduziu a energia necessária para o bombeamento em cerca de 63% e reduziu o consumo de água em cerca de 1 milhão de galões por dia.

Esta lição aplica-se diretamente a um corpo de filtro de água de alto caudal: um equipamento sobredimensionado não é, automaticamente, mais seguro. Pode aumentar as despesas de financiamento, a necessidade de espaço, a quantidade retida, o trabalho de limpeza e o consumo de peças de substituição, sem melhorar a purificação.

A expressão que recomendo para o fluxo de design é:

Qdesign = Qpico × SF

Onde:

• Qdesign = circulação no projeto habitacional
• Qpeak = caudal de funcionamento a altura verificada
• SF = margem de engenharia especificada

Uma margem inicial de das 1h15 às 1h30 É frequentemente justificável no caso de um serviço de abastecimento de água com procura variável, mas não constitui um requisito universal. A descarga programada, a recuperação por retrolavagem, a turbidez sazonal, a deriva proveniente das torres de arrefecimento e a produção recorrente podem justificar uma margem variável.

Reúna estes dados antes de efetuar o cálculo

O cálculo da taxa de circulação do corpo do filtro é tão preciso quanto os dados introduzidos. No mínimo, reúna:

Definição de estilo	O que deve ser gravado em fita	Por que é que isso altera a dimensão da habitação?
Circulação	Circulação típica, de pico, mínima e futura em gpm ou m²/h	Determina o local total necessário para a filtragem
Água de elevada qualidade	TSS, turbidez, distribuição de fragmentos, ferro, toneladas de matéria orgânica	Determina o preço de carregamento e a vida útil do cartucho
A Micron precisa	Potência nominal ou absoluta; rendimento exigido	Os meios de filtração mais finos ou de passagem direta podem apresentar uma maior perda de pressão em condições de limpeza
Temperatura	Mínima, normal e máxima °C	Alterações na espessura, na escolha da vedação e nas restrições do produto
Química	pH, cloro, oxidantes, sais, solventes e agentes de limpeza	Verifica a compatibilidade de peças imobiliárias, cartuchos e anéis de vedação
Stress	Pressão máxima de entrada, contorno da bomba e esforço de surto	Determina a capacidade nominal do recipiente e a pressão diferencial admissível
Procura a jusante	Tensão mínima no RO, nas ferramentas do procedimento ou no coletor de circulação	Especifica a quantidade máxima de pressão que o filtro pode suportar
Objetivo operacional	Tempo de ação da solução ou quantidade de filtrado entre ajustes	Transforma o dimensionamento hidráulico em dimensionamento económico
Limites de manutenção	Aumentar a altura, a área útil, o peso do cartucho e o tempo de isolamento	Determina a disposição vertical ou reta
Códigos	Requisitos da ASME, da PED, sanitários ou regionais relativos a recipientes sob pressão	Pode limitar a conceção de edifícios e de portas de fechamento

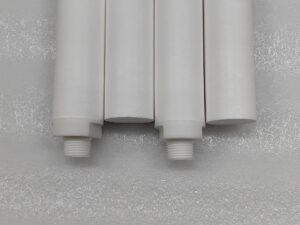

Recuse “5 mícrons” como especificação completa. Um cartucho de profundidade de 5 μm do tipo «melt-blown» e um componente plissado de 5 μm não são combinações hidráulicas nem compatíveis entre si.

E não se deve confundir a remoção de detritos com o tratamento de contaminantes dissolvidos. Os cientistas da EPA avaliaram as previsões de adsorção para valores superiores a 400 compostos PFAS em 2023 e estimou que 76% a 87% poderia ser tratado de forma economicamente vantajosa com carvão ativado granular acionado por impulsos; várias outras substâncias exigiram uma análise mais aprofundada. Um cartucho de partículas a montante poderia proteger esse sistema de carvão, mas não substitui o processo de adsorção.

Para o pré-tratamento de água bruta ou de água potável, cartuchos de polipropileno para resíduos destinados a sistemas de purificação de água podem ser analisadas como barreiras de partículas sacrificiais. A sua função ainda precisa de ser definida em função dos lotes de poluentes, do desempenho, da pressão diferencial e da vida útil necessária.

Como determinar o tamanho adequado de um filtro de cartucho – Artigo da Cartridge Matter

O cálculo básico do número de cartuchos parece simples:

N = TETO [( Qdesign ÷ Qelement, reduzido)] Onde:

• N = quantidade de cartuchos necessária
• Qdesign = caudal de pico constituído pela margem selecionada
• Qelement, derated = caudal prático por cartucho em condições de funcionamento

A armadilha está nas palavras subestimado.

Não divida a circulação do sistema pelo maior valor de circulação indicado num folheto de vendas. Comece pela curva de caudal em função da queda de pressão fornecida pelo fornecedor e, em seguida, ajuste em função de:

• Temperatura da água e viscosidade
• Qualidade Micron
• Edifício dos meios de comunicação social
• Foco nos sólidos
• Vida útil pretendida do cartucho
• Valor-alvo da queda de pressão de purificação
• Práticas de sujidade antecipadas
• Pressão diferencial máxima permitida no terminal

Suponha que um procedimento necessite de 900 gpm, e a margem de projeto acordada é de 20%:

Qdesign = 900 × 1,20 = 1 080 gpm

Suponha que o componente de 40 polegadas selecionado tenha uma capacidade de 300 gpm em condições de ensaio adequadas; no entanto, o grupo de trabalho limita a sua carga nominal a 240 gpm após avaliar a perda de pressão, a irregularidade na alimentação e os objetivos relativos à vida útil dos cartuchos:

N = CEILING(1 080 ÷ 240)

N = CEILING(4,5) = 5 cartuchos

Essa é a contagem inicial. Ainda não se trata de uma habitação aprovada.

O recipiente de cinco voltas deve, igualmente, passar na verificação das dimensões das ligações, na verificação da perda de pressão da carcaça, na verificação de conformidade com as normas, no atestado de espaço livre para manutenção e na análise de resistência em condições de sujidade.

O caudal máximo indicado pelo fabricante é um limite máximo, não um objetivo de conceção

Tenha em consideração os dados publicados relativos a uma família comercial de produtos imobiliários de aço inoxidável 316/316L de alto caudal:

Configuração do imóvel da instância	Caudal máximo libertado	Ligação de entrada/saída
Cartucho único de 10 polegadas	85 gpm / 320 L/min	2 polegadas / DN50
Cartucho único de 40 polegadas	350 gpm / 1 325 L/min	4 polegadas / DN100
Cartucho individual de 60 polegadas	500 gpm / 1 893 L/min	4 polegadas / DN100
5 cartuchos de 40 polegadas	1 550 gpm / 5 867 L/min	8 polegadas / DN200
5 cartuchos de 60 polegadas	2 450 gpm / 9 274 L/min	10 polegadas / DN250
7 cartuchos de 60 polegadas	3 500 gpm / 13 249 L/min	12 polegadas / DN300

Estes são valores máximos específicos para cada produto, não limites universais aplicáveis a todos os cartuchos, tipos de água ou alvos em movimento. Este mesmo conjunto de dados inclui modelos com um a sete aspetos, sendo a pressão máxima de funcionamento admissível de 150 psi a 250 °F, e várias adaptações ao código.

Repare no que a tabela revela: o material do cartucho, por si só, não determina o desempenho. O comprimento do cartucho, a geometria do recipiente, o percurso interno da circulação, o diâmetro do bico e as características do elemento são todos fatores importantes.

É por isso que desconfio de afirmações categóricas que garantem “500 gpm por cartucho” sem uma curva de queda de pressão e sem uma base de ensaio. Esse valor pode ser fisicamente alcançável com água limpa. Também pode causar uma queima na cabeça da bomba ou resultar num período de serviço inaceitável.

Elabore um plano de despesas relacionado com a queda de pressão antes de selecionar o recipiente

A queda de pressão ao longo dos filtros de cartucho não é uma informação relativa à manutenção. Faz parte do projeto hidráulico inicial.

Utilização:

ΔPtotal = ΔPtubagem + ΔPválvulas + ΔPcaixa + ΔPcartuchos + ΔPa jusante

Em seguida, calcule a tensão disponível para a fase de purificação:

ΔP do filtro, igual a = P da bomba − P mínima, a jusante − várias outras perdas do sistema

Faça esta estimativa com base na tiragem do estilo, e não na tiragem típica.

Por exemplo:

• Pressão de descarga da bomba a 1 080 gpm: 70 psi
• Tensão mínima necessária a jusante: 40 psi
• Tubagens e acessórios: 7 psi
• Atribuição do desligamento de controlo: 3 psi
• Perda da estrutura da habitação em bom estado: 1 psi

A pressão residual disponível para os cartuchos é:

70 − 40 − 7 − 3 − 1 = 19 psi

Uma estratégia operacional razoável poderia, então, definir o seguinte:

• Tensão diferencial do cartucho bem definida perto de 2 a 3 psi
• Alarme de aviso em 12 psi
• Substituição programada em 15 psi
• Continua a existir uma margem para imprevistos e problemas pontuais

Esses valores são meramente ilustrativos e não constituem limites globais. A resistência ao colapso do cartucho, as instruções de fluxo, a temperatura, o núcleo de suporte, o esquema de vedação e as instruções do fabricante determinam as configurações finais.

Instale um sistema de medição da pressão diferencial ao longo de todo o conjunto do filtro. Duas medições de pressão separadas são muito melhores do que nada, mas um transmissor de pressão diferencial ligado ao sistema de controlo proporciona uma análise de tendências mais precisa e um aviso mais precoce.

Escolha entre os formatos Criterion, Jumbo e High-Flow

Para serviços de ponto de entrada com caudal reduzido, um Cartucho de carbono e detritos compostos de 10 × 4,5 polegadas pode recorrer a um formato compacto. Mas chamar a cada cartucho de 4,5 polegadas de “alta circulação” distorce o significado do termo até este se tornar sem sentido.

À escala industrial, a comparação efetiva é normalmente entre:

• Instituições financeiras que utilizam cartuchos padrão de 2,5 polegadas
• Cartuchos Jumbo com 4,5 polegadas de profundidade
• Cartuchos de grande diâmetro, de extremidade aberta única e de alto caudal
• Imóveis de aço inoxidável com várias camadas
• Conjuntos habitacionais duplex ou idênticos

A Cartucho de PP de grande diâmetro, com núcleo integrado e alto caudal, para pré-filtração por osmose inversa (RO) de água do mar pode reduzir a variedade de componentes individuais necessários numa linha de pré-tratamento SWRO. Um número menor de componentes pode significar substituições mais rápidas e menos vedantes, mas essa vantagem perde-se quando a disponibilidade de cartuchos é escassa ou quando cada componente húmido se torna difícil de manter em segurança.

Os sistemas tradicionais com vários cartuchos continuam a apresentar vantagens nos casos em que já existem elementos padronizados, quando são necessárias classificações em mícrons ou quando os condutores preferem cartuchos individuais mais pequenos. Um equipamento industrial em aço inoxidável com cartuchos de profundidade em polipropileno fiado pode cumprir estas obrigações quando a compatibilidade do produto e os níveis de resistência tiverem sido confirmados.

A dura realidade: o recipiente mais atraente costuma acabar por ser o que apresenta a logística de cartuchos mais básica.

Confirmar o tipo de carcaça, as juntas e a classificação de resistência à tensão

A escolha do invólucro de um filtro de água industrial não se pode limitar à escolha entre aço inoxidável e plástico.

Grave em vídeo a liga específica:

• aço inoxidável 304
• Aço inoxidável 316
• Aço inoxidável 316L
• Aço ao carbono com um revestimento aprovado
• Polímero reforçado com fibra de vidro ou outro produto não metálico de engenharia

Em seguida, especifique cada elastómero em contacto com o fluido. As juntas em EPDM, NBR, silicone, FKM e encapsuladas em PTFE apresentam comportamentos diferentes quando expostas a oxidantes, óleos, solventes, água quente e produtos químicos de limpeza concentrados.

Verifique a compatibilidade com:

• Composição química típica da água
• Concentração química mais elevada
• Opção de limpeza no local
• Temperatura de higienização
• Condições de paragem ou estagnação
• Uma possível reação química desanimadora

Da mesma forma, distinguir tensão de funcionamento de pressão de estilo. A tensão de projeto deve ter em conta a cabeça de fecho, a elevação fixa, os impactos térmicos, a falha da válvula de controlo e os problemas de aumento de pressão.

Os equipamentos industriais de alto caudal podem ser utilizados em conformidade com a Área VIII da ASME, a Diretiva Europeia relativa aos Equipamentos sob Pressão e vários outros requisitos locais, mas a disponibilidade das normas varia consoante a versão e a configuração. O proprietário e o engenheiro devem confirmar quais são, de facto, os requisitos das diretrizes regionais.

O dimensionamento do corpo do filtro multicartucho deve ter em conta a manutenção

Uma embarcação pode ser adequada do ponto de vista hidráulico, mas imprudente do ponto de vista operacional.

Analise o espaço necessário para a remoção do cartucho antes de aprovar o projeto. Uma disposição vertical que utilize componentes de 60 polegadas requer espaço livre na parte superior para o cartucho, o movimento de elevação, a posição do operador, as ferramentas e qualquer sistema de elevação da tampa. Uma disposição linear exige espaço de manobra e suporte para um elemento húmido e contaminado.

Eu também perguntaria, sem dúvida:

• É possível que uma única pessoa realize a substituição?
• Qual é o peso de cada cartucho saturado?
• O recipiente pode esvaziar-se completamente?
• Existe um fator de segurança para a ventilação?
• É possível confirmar a existência de tensão retida antes da abertura?
• As válvulas de isolamento a montante e a jusante são de fácil acesso?
• É possível contornar a caixa sem enviar água não filtrada a jusante?
• Existe um local limpo onde se possam preparar os componentes de substituição?
• Os anéis O-ring são identificados de forma clara e mantidos em stock?

No caso de instalações em funcionamento contínuo, uma configuração em duplex pode ser mais vantajosa do que a inclusão de cartuchos num único recipiente de grandes dimensões. Dois conjuntos com especificação 100%, ou três cartuchos numa configuração de dois em funcionamento e um em reserva, permitem a substituição dos cartuchos sem interromper o processo.

Mais pessoal não é a solução. O que é preciso é um melhor planeamento.

Erros típicos de dimensionamento que aumentam os custos ao longo do ciclo de vida

Dimensionamento com base no diâmetro do tubo

Uma conduta de 8 polegadas não indica a capacidade de filtração necessária, a perda de pressão permitida, a carga de poluentes nem a vida útil prevista do cartucho.

Utilizando a tiragem média

Um fluxo típico resulta numa proposta de aspeto mediano e num sistema de pico de fluxo deficiente.

Considerar a redução do stress saudável como irreversível

Um filtro serve para acumular material. A sua perda de pressão irá aumentar.

Sem ter em conta a contribuição imobiliária

Os bicos, os suportes internos, os difusores de saída, as curvas e as válvulas de corte reduzem a altura manométrica da bomba antes de a água chegar ao meio filtrante.

Seleção apenas com base na classificação em mícrons

A eficiência, a pontuação nominal em comparação com a pontuação absoluta, a localização dos meios de comunicação e a estrutura de profundidade são tão importantes quanto o número indicado no cartucho.

Maximizar o caudal por componente

O custo mínimo teórico do cartucho raramente corresponde ao sistema mais económico quando se têm em conta a mão-de-obra, o tempo de inatividade, o consumo de energia, a vida útil do cartucho e os riscos a jusante.

Esquecer-se do abastecimento futuro de cartuchos

Um aspeto exclusivo com excelente eficiência em laboratório de investigação pode acabar por constituir um risco de encerramento quando os prazos de entrega se prolongam ou quando o fornecedor autorizado altera o projeto.

Perguntas Frequentes

Como é que se determina, exatamente, o tamanho de um invólucro de filtro de cartucho para água de alto caudal?

O dimensionamento do corpo do filtro de cartucho consiste no processo de seleção do número, tamanho, diâmetro, dimensão das portas, resistência à tensão e tipo de construção necessários para permitir a passagem do caudal previsto, mantendo simultaneamente a pressão diferencial entre a água limpa e a suja dentro da altura manométrica fornecida pela bomba e das restrições operacionais do fabricante do cartucho.

Comece por determinar o caudal máximo verificado, aplique uma margem especificada, calcule o número de cartuchos utilizando a capacidade reduzida dos componentes e, em seguida, analise o plano de pressão global, o caudal ótimo do reservatório, o tamanho dos bicos, a composição química, a temperatura, a acessibilidade para manutenção e os requisitos normativos.

Quantos cartuchos são necessários num sistema de alto caudal?

O cálculo da capacidade do cartucho consiste em dividir o caudal típico do pico, incluindo uma margem de segurança especificada, pelo caudal prático reduzido de um cartucho, arredondando em seguida para cima e verificando se o espaço disponível, as aberturas, as vedações e a bomba selecionados são capazes de suportar a tensão diferencial resultante, que é elevada e intensa.

Para uma circulação do sistema de 1 080 gpm e uma capacidade reduzida de 240 gpm por componente, a necessidade inicial é de 5 cartuchos. A quantidade final poderá aumentar para prolongar a vida útil ou reduzir a perda de pressão.

Qual é a redução de pressão aceitável nos filtros de cartucho?

A queda de pressão aceitável nos filtros de cartucho corresponde ao intervalo de pressão diferencial que garante a pressão necessária a jusante, evita a deformação do cartucho ou o desvio do fluxo e proporciona uma altura manométrica suficiente da bomba para compensar as perdas na tubagem e no sistema de controlo; este valor deve ser obtido a partir das fichas técnicas do cartucho e do equipamento, em vez de ser copiado de uma política genérica.

Defina diferentes valores de limpeza, do sistema de alarme e de substituição. Certifique-se de que a configuração do terminal se mantém abaixo do limite de pressão diferencial do componente à temperatura de funcionamento ideal.

Qual é o melhor espaço para instalar o cartucho num sistema de abastecimento de água de alto caudal?

O melhor invólucro de cartucho para sistemas de água de alto caudal é aquele que satisfaz os requisitos relativos à altura e à relação de regulação do caudal, à carga de poluentes, à pressão diferencial inicial e final, à compatibilidade química, às tensões estruturais, à temperatura, aos requisitos normativos, ao espaço necessário para manutenção e à disponibilidade do cartucho, ao menor custo confirmado ao longo do ciclo de vida – e não o invólucro de maiores dimensões do catálogo.

Compare configurações de alto caudal, de grande porte e padrão para múltiplas rondas, utilizando exatamente os mesmos dados relativos à água de alimentação e à vida útil pretendida. O preço de aquisição, por si só, não é um bom critério de escolha.

Um corpo de válvulas de alto caudal é muito melhor do que um corpo de válvulas padrão com vários cartuchos?

Um sistema de filtragem de água de alto caudal utiliza um ou vários cartuchos de grande diâmetro concebidos para um elevado débito, enquanto um sistema padrão com vários cartuchos distribui o fluxo por vários componentes mais pequenos; o formato mais adequado depende da carga de sólidos, do trabalho envolvido na substituição, do impacto, das dimensões das ligações, da estratégia de redundância e da disponibilidade local dos cartuchos.

Os sistemas de alto caudal reduzem normalmente a quantidade de cartuchos e o número de vedantes. Os sistemas padrão podem oferecer um programa de tratamento mais abrangente, um manuseamento mais simples e maior flexibilidade para uma filtragem organizada.

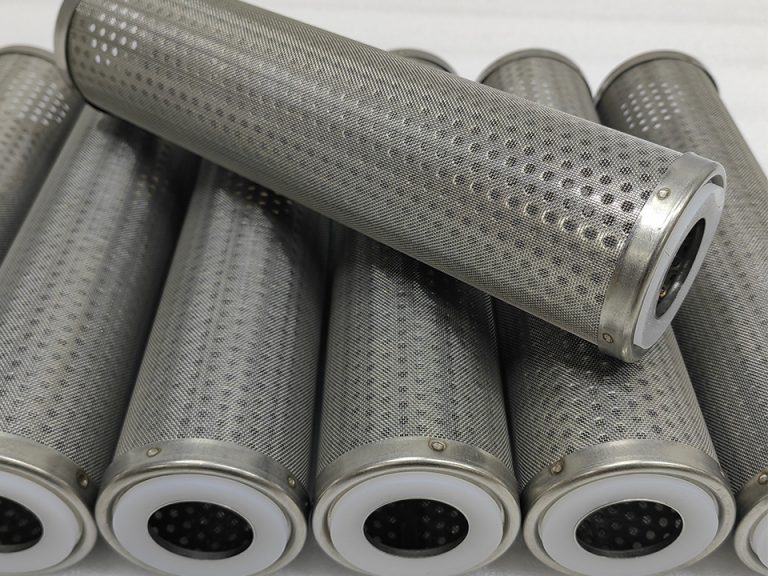

Avalie o imóvel antes de perguntar o preço

Não envie ao fornecedor uma mensagem com apenas uma linha a dizer: “Precisamos de um filtro de 1 000 gpm e 5 mícrons.”

Delegue a responsabilidade.

Indique os dados relativos ao caudal típico e de pico, à temperatura do fluido de alimentação, ao pH, ao TSS ou à turbidez, à eficiência de remoção de partículas exigida, à pressão mínima a jusante, ao perfil da bomba, à tensão máxima na entrada, à vida útil pretendida do cartucho, ao material preferido do recipiente, às características químicas das juntas, ao espaço disponível e à normativa aplicável aos recipientes sob pressão.

Em seguida, solicite a devolução da documentação: estimativa do conteúdo do cartucho, estimativas precisas e definitivas da queda de pressão, informações sobre perdas na carcaça, calendário de ligação, tensão do layout, certificações do produto e um esquema geral da disposição.

É exatamente assim que se adquire um sistema de filtragem, em vez de um recipiente de aço inoxidável com documentação fiável.
