Estratégia de substituição de cartuchos para linhas de pré-tratamento de dessalinização

A dobradiça silenciosa na maioria dos programas de substituição de cartuchos

Os filtros existem silenciosamente.

Um cartucho pode parecer inofensivo na folha de manutenção quando já está a aumentar a pressão de alimentação, a apresentar falhas sob lotes de sólidos, a encobrir uma filtração de meios a montante insuficiente e a pressionar os operadores para uma fatura de limpeza de membranas que ninguém orçamentou. Então, porque é que tantas fábricas continuam a mudar os cartuchos de acordo com o calendário?

Começarei por dizer a parte impopular: uma rotina de substituição do filtro de cartucho de 30 ou 90 dias não é normalmente um método. É um hábito de aquisição com um colete de proteção e segurança.

O registo técnico público apoia o desconforto. Uma avaliação de dessalinização por osmose reversa de 2024 afirma que a RO representa cerca de 70% do uso global de dessalinização, o que sugere que pequenos erros de pré-tratamento agora se transformam em enormes despesas operacionais. Um relatório SWCC de 2023 observou que os sistemas de filtro de cartucho no pré-tratamento SWRO são normalmente trocados a cada 3 meses, no entanto, “comumente” não é como “apropriado para o seu consumo, estação, lotes de algas, dosagem de coagulante ou geometria do cartucho”.”

O que o cartucho está realmente a fazer antes do comboio RO

Os filtros de cartucho de pré-tratamento de dessalinização não existem para salvar uma instalação de pré-tratamento negativa. São a última barreira de proteção antes da bomba de alta pressão e das membranas RO.

Essa distinção é problemática. Um cartucho de 5 μm a jusante da purificação de meios, UF ou MF é suposto capturar grandes sedimentos, fibras rebentadas, pedaços de conchas, transporte férrico e grãos ocasionais que não devem atingir o espaçador da camada de membrana. Na dessalinização de água salgada, as classificações comuns são de 1, 2, 5, 10 e 25 μm, com 5 μm normalmente utilizados; a queda de tensão do cartucho limpo é frequentemente definida abaixo de 0,2 bar, enquanto a substituição é tipicamente definida em torno de 0,7-1,0 bar, ou 10-14 psi.

Este é o verdadeiro jogo de vídeo: não é “Quanto tempo durou o filtro?”, mas “O que é que o filtro impediu de entrar no comboio RO?”.”

Se o cartucho estiver a captar um pouco de toneladas de polimento, ótimo. Se estiver a fazer uma remoção de sólidos corajosa todos os dias, o seu pré-tratamento a montante está doente.

A pressão diferencial é a primeira testemunha, não o teste completo

A pressão diferencial do filtro de cartucho é a diminuição da tensão ao longo do recipiente do cartucho, determinada entre as torneiras a montante e a jusante a um preço de caudal conhecido.

Simples? Sim. Adequado? Não.

Os documentos da área PVRO do Bureau of Improvement tratavam da pressão diferencial através dos filtros de cartucho como um sinal de proteção da membrana e advertiam que a não alteração dos cartuchos poderia reduzir a vida útil da membrana RO e danificar gradualmente a bomba. Esta é a versão limpa. A variação mais suja é a seguinte: a pressão diferencial diz-lhe que algo aconteceu, mas não lhe diz sempre porquê.

Uma excelente técnica de mudança de filtro de cartucho regista:

• Caudal de alimentação por recipiente ou por comboio
• Stress a montante e a jusante
• Nível de temperatura
• SDI15 antes e depois dos cartuchos
• Turbidez, idealmente em NTU com notas de ocasião
• TOC/COD durante os eventos de algas ou de drenagem
• Tipo de cartucho, tamanho, classificação de microns, tampa da extremidade, número de lote inteiro
• Alterações do coagulante e da decloração, incluindo FeCl3, polyDADMAC, NaOCl e SMBS
• Horas de funcionamento reais, não apenas dias de calendário

Aqui está o facto difícil: se o SDI for superior a 0,5 em toda a contagem de cartuchos numa base regular, o cartucho já não é simplesmente um protetor. Está a compensar o pré-tratamento que deixou de funcionar. Esta não é uma história de sucesso de um cartucho. Trata-se de uma investigação a montante.

O tipo de cartucho modifica a definição de falha

A Cartucho de filtro de profundidade em PP fundido e soprado actua de forma diferente de um cartucho de membrana plissada. Os meios de profundidade carregam gradualmente, normalmente com maior tolerância à retenção de sujidade. Os suportes plissados proporcionam mais área e uma retenção mais nítida, mas podem cegar rapidamente quando aparecem produtos orgânicos, lamas férricas ou substâncias orgânicas semelhantes a óleo.

A Cartucho de substituição de detritos DOE PP pode ser completamente sensato em soluções de polimento de baixo risco, no entanto, não gosto da geometria DOE em obrigações de água do mar agitada, onde a embalagem de areia, o perigo de desvio e a disciplina de vedação final se tornam dolorosos. O SOE com anéis de vedação duplos é geralmente a melhor resposta de engenharia quando a linha sofre oscilações de pressão.

Para um grande polimento ou uma solução especializada, um Cartucho de filtro de camada de membrana plissada PP/PTFE pode parecer teoricamente atrativo. Mas, por favor, não atirem cartuchos de 0,2 μm para uma linha de pré-tratamento de dessalinização suja e chamem-lhe conceção de qualidade superior. É assim que se compra uma queda de pressão com uma encomenda.

Quando os sólidos são duros, afiados ou termicamente agressivos, um Cartucho de filtro sinterizado poroso SS316 de 1 mícron pode fazer sentido em nichos específicos de filtragem de fluidos. No entanto, no pré-tratamento de RO de água salgada, o conjunto completo é importante: cartucho, vedante, placa de assento, metalurgia do recipiente, autocontrolo do tubo de drenagem e a vontade do condutor de desistir antes do colapso.

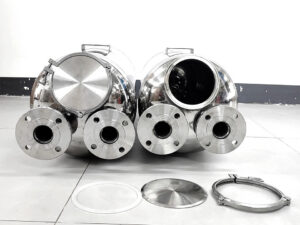

E não esquecer os bens imobiliários. A Filtro de aço inoxidável SS304/SS316 não é apenas um contentor; é um limite de pressão, uma aposta de deterioração e o local onde a má fixação se transforma num desvio impercetível.

A regra do especialista: Mudar o padrão, não entrar em pânico

A rotina mais eficaz de substituição do filtro de cartucho utiliza três accionadores ao mesmo tempo.

Inicialmente, utilize a pressão diferencial normalizada. Não compare a dP de segunda-feira a uma circulação de 80% com a dP de sexta-feira a um caudal de 100% e pense que tem uma tendência.

Em segundo lugar, a vida útil da tampa. Além disso, se o dP se mantiver baixo, o crescimento orgânico, o transporte, a fluência da tampa e as bolsas estacionárias podem continuar a prejudicá-lo. Em água do mar de boa qualidade com SDI15 consistentemente abaixo de 2, os cartuchos podem muitas vezes funcionar durante muito mais tempo; em serviço SWRO típico, 6 a 8 semanas é uma expetativa inicial defensável, não uma legislação.

Em terceiro lugar, criar uma orientação para a ocasião. A maré vermelha, o escoamento de tempestades, a dragagem, a manutenção da captação, a rutura da fibra UF, a sobredosagem férrica ou o pico súbito de turvação devem fazer com que o cartucho passe de “consumível de rotina” a “saco de prova”.”

O exemplo de Nemmeli SWRO de Chennai é um aviso benéfico, uma vez que liga a experiência operacional real a COD / TOC elevados e fragmentos brancos leves que afetam a operação de água salgada desde 2019; esse é exatamente o tipo de instabilidade orgânica e de partículas que prejudica os períodos de troca de planilhas legais.

Tabela de abordagem de substituição de cartuchos

Método	Quando os operadores o utilizam	O que resolve	O que está errado	O meu julgamento
Substituto só de calendário	A cada 30, 60 ou 90 dias	Facilidade de compra e de contratação de pessoal	Ignora as algas, os tornados, as alterações de circulação e as falhas a montante	Aceitável apenas como um limite máximo de vida
Acionamento por pressão diferencial	Ajuste a 0,7- 1,0 bar ou 10- 14 psi	Acompanha a embalagem real	Engana se o fluxo não for normalizado	Melhor gatilho de núcleo
Disparo baseado em SDI	Alterar ou avaliar quando as modificações das IDE são efectuadas	Relaciona o comportamento do cartucho com o perigo de entupimento do RO	Lento, manual, dependente do operador	Bom para diagnóstico médico
Substituição baseada em eventos	Depois das tempestades, flores, acesso à concha, quebra de UF	Detecta falhas graves no mundo real	Pode aumentar o investimento em consumíveis	Essencial para linhas de água salgada
Política integrada	dP + SDI + tempo de execução + registo de ocorrências	Saldos perigo e despesa	Requer disciplina	A única técnica séria

Como modificar os filtros de cartucho nas linhas de pré-tratamento da dessalinização

O trabalho é mecânico, mas o raciocínio é forense.

Fechar ou separar o recipiente do cartucho de acordo com o procedimento de bloqueio da instalação. Despressurizar gradualmente. Esvaziar completamente as tubagens. Abrir o imóvel e inspecionar antes de tocar nos componentes. Os cartuchos estão carregados de forma consistente? Um dos lados está mais sujo? As tampas das extremidades estão deformadas? Há lama, areia de cobertura, lama férrica cor de laranja, filme orgânico preto ou areia junto ao fundo?

Depois disso, retire os cartuchos sem transformar o recipiente num evento de contaminação. Arrume as áreas de superfície dos assentos. Verifique os tempos de mola, placas de retenção, O-rings, postes de instalação, bordas da lâmina e torneiras de pressão diferencial. Instale os novos cartuchos por lote inteiro e instruções. Registar a classificação em microns, o material, o comprimento, o tipo de extremidade e as iniciais do operador.

Arrancar com cuidado. Ventilação do ar retido. Fluxo de rampa. Grave o dP arrumado exatamente na mesma base de circulação que irá utilizar mais tarde.

No entanto, o que mais aprecio é o seguinte: manter uma amostra de cartucho sujo depois de utilizações invulgares. Corte-o e abra-o. Fotografe-o. Se a instalação estiver a perder desempenho de RO, esse cartucho é mais acessível do que um exame post-mortem de membrana e geralmente mais honesto do que uma conferência.

A falha que ninguém pretende confessar: Bypass

O bypass é pior do que a ligação. Um cartucho entupido grita de stress. Um cartucho com bypass sorri e envia partículas para jusante.

O exame-piloto de dessalinização de água do mar de Scattergood gravou em vídeo uma lição contundente de uma experiência anterior com SWRO: os condutores precisavam de estar atentos à pressão diferencial do filtro do cartucho, uma vez que os cartuchos não controlados podem desviar-se e permitir o desvio direto para os aspectos SWRO.

Esta frase deve ser afixada em todas as áreas de controlo.

Se verificar uma redução da dP em condições de alimentação sujas, não festeje demasiado cedo. A dP reduzida pode significar água limpa. Além disso, pode indicar a falta de um vedante, um componente colapsado, uma compressão negativa da tampa da extremidade, um cartucho fracturado, um comprimento de DOE incorreto ou um reservatório construído por alguém que se apressa a fazer o turno da noite.

FAQs

Qual é o melhor calendário de mudança de filtros de cartucho para linhas de pré-tratamento de dessalinização?

A melhor programação de troca de filtros de cartucho é uma orientação baseada em dados que integra pressão diferencial de linha de base limpa, fluxo estabilizado, mudança de SDI, turbidez de alimentação, risco sazonal e tempo máximo de solução para cada comboio, em vez de copiar uma data de programação tratada de uma folha de fornecedor. Na técnica, comece com a dP, confirme com o SDI e substitua o cronograma após a floração de algas, tempestades, ocasiões de cobertura ou falhas no filtro a montante.

Qual é a pressão diferencial do filtro de cartucho que deve desencadear a substituição?

A pressão diferencial do filtro de cartucho tem de ser substituída quando a diminuição da tensão normalizada atinge a restrição validada da instalação, normalmente cerca de 0,7-1,0 bar ou 10-14 psi na solução de pré-tratamento de OR, presumindo que a análise é efectuada a um nível semelhante de caudal e temperatura. O número não é mágico. O padrão é mais importante do que a etiqueta de alarme.

Como é que se muda exatamente os filtros de cartucho nas linhas de pré-tratamento da dessalinização?

A mudança de filtros de cartucho em linhas de pré-tratamento de dessalinização indica o isolamento e a despressurização do recipiente, a avaliação dos componentes sujos, a limpeza das superfícies de fixação, a mudança de cartuchos com pontuação verificada e geometria da tampa da extremidade, a reativação lenta, a ventilação do ar de ventilação e o registo da tensão diferencial limpa. A ação de inspeção não é opcional porque o padrão de carga, a escória, as lamas férricas ou a contorção indicam o que o pré-tratamento a montante está a fazer.

Os cartuchos de PP fundido-soprado são melhores do que os cartuchos plissados para o pré-tratamento de água do mar por OR?

Os cartuchos de PP fundido são frequentemente muito melhores para o pré-tratamento de água salgada suja ou variável devido ao facto de a sua estrutura de profundidade suportar o empacotamento de sólidos, enquanto os cartuchos plissados são melhores quando a alimentação é estável e é necessária uma retenção de fragmentos mais nítida ou uma área de superfície mais elevada. A escolha incorrecta pode cegar, bem como a rapidez ou permitir um risco excessivo a jusante.

Quando é que os operadores devem substituir os cartuchos antes do sistema de alarme de pressão?

Os operadores precisam de substituir os cartuchos antes do sistema de alarme de pressão quando há evidência de perigo anormal de água de alimentação, incluindo maré vermelha, chuvas fortes, dragagem, danos nas fibras UF, overdose de coagulante, fragmentos de conchas, movimento inesperado de SDI, lodo biológico ou aumento inexplicável da queda de pressão RO. Aguardar o dP sozinho é um desleixo quando a ingestão já foi alterada.

Elaborar o regulamento de mudança de instalações antes que o sistema de alarme comece a gritar

Uma instalação de dessalinização não necessita de uma substituição heróica de cartuchos. Necessita de uma prova de cartuchos regrada.

Estabelecer uma linha de base dP limpa. Normalizar todas as análises. Rastrear SDI15. Cartuchos incomuns. Tampas de programação diferentes das activações de substituição reais. Deixar de satisfazer a longa vida útil do cartucho se o sistema de OR por trás dele estiver a sujar silenciosamente.

Para as linhas de pré-tratamento de dessalinização, a melhor estratégia de substituição de filtros de cartucho não é a que utiliza menos cartuchos. É a que salvaguarda a vida da camada de membrana, as bombas de alta pressão, a segurança da recuperação e a fiabilidade do condutor quando a água do mar deixa de atuar.
