Planeamento de peças sobressalentes para frotas de caixas de filtros industriais

A maioria das fábricas não tem um problema relacionado com peças em excesso. Tem um problema de memória.

O O-ring avariado estava “em algum sítio”. A braçadeira da caixa em aço 316 era “possivelmente adequada”. O cartucho em PP era “suficientemente próximo”. E o supervisor de produção, ao lado de uma plataforma avariada às 2h17 da manhã, percebeu imediatamente que “suficientemente próximo” não é uma estratégia de manutenção.

Eis aqui a dura verdade: caixa de filtro comercial As frotas são tratadas como meras coberturas de aço até se tornarem a razão pela qual um conjunto é enviado para a sucata, uma bomba entra em cavitação, um alarme de pressão diferencial é ignorado ou uma investigação de segurança começa a questionar quem aprovou a última inspeção. Por que razão tantas fábricas continuam a planear as peças sobressalentes para os filtros como se fossem material de escritório?

A preparação de componentes adicionais não é sinónimo de abastecimento. É uma previsão de falha com um preço associado.

Já vi equipas de manutenção a gabarem-se da “redução do valor do inventário”, enquanto aprovavam silenciosamente interrupções de três dias no serviço por não terem em stock uma junta $9 no elastómero ideal. Isso não é «lean». Isso é arriscar com material de escritório de qualidade muito superior.

Na preparação de peças sobressalentes para sistemas de purificação industrial, a primeira pergunta não é “O que comprámos em 2014?”. A primeira questão é mais incómoda: Qual é a peça em falta que pode interromper o fluxo, contaminar o produto, ultrapassar os limites de pressão ou forçar o desvio?

Isso muda completamente toda a discussão.

Um cartucho de PP fundido por sopro não é exatamente o mesmo item de planeamento que um parafuso de fecho. Uma válvula de ventilação não é exatamente o mesmo item de planeamento que um corpo de equipamento com especificações indicadas na placa de identificação. Um cartucho de 10 polegadas utilizado num circuito de polimento não suporta exatamente o mesmo esforço operacional que um cartucho de alto caudal de 40 polegadas que alimenta um coletor de produção. E uma vedação exposta a substâncias cáusticas, solventes, condensado quente, salmoura ou óleo comporta-se de forma diferente, mesmo quando as dimensões do cartucho são idênticas.

Na verdade, o impacto económico das paragens tornou-se demasiado grande para ser ignorado. A análise da Siemens sobre paragens em 2024, resumida pelo Institute for Supply Monitoring, revelou que as paragens não programadas representam um custo de cerca de 11% de lucros anuais das 500 maiores empresas do mundo, totalizando aproximadamente $1,4 biliões. É óbvio que esse valor não se refere apenas aos imóveis destinados a filtros. Mas é precisamente neste contexto financeiro que cada escolha “pequena” de peças adicionais deve ser avaliada.

Um componente pequeno. Uma despesa avultada.

A verdade por trás disso: a maioria das frotas imobiliárias da Filter não são verdadeiras “frotas”

Uma frota tem normas. Muitas fábricas têm vestígios arqueológicos.

Uma linha tem caixas em aço inoxidável 304. Outra tem 316. Um skid utiliza cartuchos DOE; outro utiliza SOE 222 com extremidade aletada. Um equipamento utiliza vedantes em EPDM; o seguinte utiliza FKM, uma vez que, no passado, se resolveu um problema de compatibilidade relacionado com o arrastamento de óleo. Cinquenta por cento das unidades foram adquiridas com o pacote do projeto. As restantes foram adquiridas em situações de emergência.

Por isso, quando as pessoas me perguntam como planear exatamente os componentes sobressalentes para instalações de filtragem comerciais, começo por fazer um inventário, e não por aplicar uma fórmula de reabastecimento.

É necessário um registo predial que inclua:

Campo de dados	Porque é que isso acontece	Sinais e sintomas de má informação
ID do sector imobiliário	Relaciona os componentes com os ativos físicos	Foram compradas peças para o “filtro da Linha 2”, mas ninguém sabe qual é
Produto	304, 316, PP, aço ao carbono, FRP	Risco de corrosão e erros de compatibilidade das juntas
Formato do cartucho	DOE, SOE, 222, 226, junta plana, extremidade da aleta	Configuração incorreta do cartucho em situação de stress
Comprimento e diâmetro	10, 20, 30, 40, 50 polegadas; grande ou normal	“Cabe na embalagem”, mas não na caixa
Pontuação Micron	1, 5, 10, 25, 50 micrómetros	Desvio na qualidade após alternativas em situações de emergência
Produto de selagem	EPDM, FKM/Viton, PTFE, silicone, NBR	Inchaço, fissuras, desvio, fuga
Índice de tensão	Frequentemente associado à placa de identificação e ao código	Alternativas perigosas durante a paragem
Prazo de execução	Bairro, 2 semanas, 8 semanas, importado	A ameaça de ruptura de stock permaneceu oculta até que a situação se agravou
Gatilho de substituição	ΔP, horas, matéria em lote, turbidez, decaimento do caudal	Manutenção reativa disfarçada de manutenção regular

Se essa tabela parecer mesmo essencial, ótimo. Vitórias padrão. A maior parte do caos nas peças sobressalentes deve-se à falta de dados padrão, não à falta de software.

No caso das instalações que ainda estão a implementar a pré-filtração, o ponto de partida adequado é, frequentemente, o próprio cartucho. Uma etapa habitual de retenção de sedimentos de 5 a 10 mícrons, tal como um Cartucho de filtro de sedimentos em PP para filtragem de água, pode simplificar a lógica de reabastecimento quando as caixas, os comprimentos e as tampas de acabamento são controlados, em vez de serem improvisados.

Classificar os componentes pelo efeito, e não pelo preço do dispositivo

A área de compras controla os custos do sistema. O fluxo de trabalho lida com as repercussões.

A instalação de um fecho em aço inoxidável $300 pode ser menos urgente do que a de uma vedação $2, se for a vedação o componente que realmente deixa de funcionar a cada ciclo de lavagem. Mas o contrário também pode ser verdade: um parafuso oscilante ou um conjunto de braçadeiras que raramente são substituídos pode valer a pena ter em stock, uma vez que nenhum fornecedor local o tem disponível numa sexta-feira à noite.

Utilizo quatro disciplinas.

Classe de peças sobressalentes	Instâncias	Justificação do abastecimento	Um erro de planeamento que vejo com frequência
Classe A: Consumíveis que interrompem o fluxo	Cartuchos filtrantes, sacos filtrantes, componentes de alto caudal sem núcleo	Fornecimento em função da procura, preparação e período de substituição	Considerar todas as pontuações em microns como compatíveis
Curso B: Peças de desgaste de vedantes e fechos	O-rings, juntas, braçadeiras, parafusos, vedantes de ventilação	População por número de habitações e exposição direta a produtos químicos	Adquirir um elastómero para cada aplicação
Classe C: Componentes relacionados com a segurança e a honestidade	manómetros, componentes de alívio, válvulas de purga de ar, válvulas de corte de tubos de drenagem	Provisão para falhas na avaliação e recuperação após encerramento	Esperar até que uma inspeção de segurança detete danos
Curso D: Peças estruturais	corpos imobiliários, cestos, placas de fixação, hastes de suporte	Fazer um abastecimento seletivo apenas para frotas de alto risco	Partindo do princípio de que as peças de aço nunca falham

No caso de linhas de elevado fluxo, o inventário de Classe A pode ser controlado. A cartucho de polipropileno fundido e soprado de grande diâmetro e elevado caudal A matemática tem de ser ajustada, uma vez que um único aspeto pode afetar vários cartuchos mais pequenos; no entanto, as consequências da falta de stock acabam por se concentrar. Um número menor de SKUs não implica, de imediato, um risco menor. Por vezes, isso significa que a falta de um único SKU pode paralisar todo o circuito de filtração.

O stress transforma uma má preparação num problema de segurança

Os sistemas de filtragem industrial não são meras instalações decorativas de tubagem. Muitos deles são equipamentos sob pressão. As orientações da OSHA relativas a recipientes sob pressão estabelecem que os recipientes concebidos para funcionar acima de 15 psig podem representar riscos de fuga ou rasgo quando se partem ou ficam danificados, incluindo riscos de intoxicação, asfixia, incêndio e explosão.

Isso é importante, uma vez que a preparação de componentes adicionais acaba frequentemente por comprometer a integridade mecânica. Não deveria ser assim.

A base de dados de acidentes da OSHA inclui um caso fatal em que uma caixa de filtro num circuito de azoto se rompeu enquanto um funcionário estava a pressurizar o sistema; o trabalhador foi atingido por fragmentos da caixa redonda.

Ninguém quer ter de analisar isso durante uma avaliação das causas profundas. Mas é neste setor que atuamos. A pressão, registos deficientes, peças incorretas e substituições improvisadas criam uma cadeia de eventos desagradável.

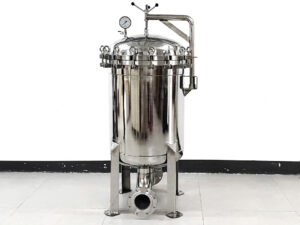

Assim, quando um site utiliza um Filtro individual de aço inoxidável 304/316 com rosca interna para o setor imobiliário, o planeamento de componentes adicionais deve incluir mais do que apenas cartuchos. Deve incluir vedantes de fecho, verificações das ligações roscadas, instalações de drenagem e purga de ar, manómetros, notas de compatibilidade e orientações rigorosas contra a utilização de peças não autorizadas.

O problema dos cartuchos: os valores em mícrons não constituem uma abordagem de planeamento

Um cartucho de 5 mícrons e outro cartucho de 5 mícrons não são comparáveis de imediato.

Um é pequeno. Outro é absoluto. Um fica rapidamente cego em águas subterrâneas ricas em ferro. Outro lida melhor com partículas finas oleosas. Um cede sob tensão diferencial porque o operador prolongou o intervalo de substituição. Um encaixa na caixa, mas apresenta uma fuga na vedação. Excelente folha de cálculo. Exemplo de saída horrível.

Para a manutenção de sistemas de purificação comerciais, o planeamento dos cartuchos requer 4 números:

1. ΔP típico em condições normais
2. ΔP de substituição
3. Vida útil média em horas ou lotes
4. Abastecimento mínimo de emergência durante o atraso do fornecedor

É esse quarto número que distingue os adultos dos leitores de revistas.

A perturbação no transporte marítimo no Mar Vermelho, em janeiro de 2024, serviu como um aviso claro de que a escassez de componentes pode paralisar a produção muito para além do mercado diretamente afetado; a Reuters noticiou que a Tesla e a Volvo suspenderam a produção na Europa devido à escassez de componentes relacionada com a situação dos transportes marítimos.

Os cartuchos de filtro não são componentes automóveis, é verdade. No entanto, a lição aplica-se na perfeição: quando a sua estratégia adicional se centra em produtos sem falhas, processos personalizados sem falhas, um abastecimento de materiais sem falhas e uma capacidade dos fornecedores sem falhas, não está a planear. Está, na verdade, a esperar que tudo corra bem.

No caso de instalações com grandes quantidades de resíduos, um cartucho grande de filtro de água com sedimentos em PP pode reduzir a frequência das substituições, mas apenas se a frota de carcaças for uniforme no que diz respeito ao diâmetro, tamanho, classificação em mícrons e configuração do acabamento adequados.

A minha fórmula para as peças sobressalentes: feia, simples, valiosa

Não confio em soluções elegantes enquanto estas não resistirem a um encerramento do sistema.

Para cada uma das peças, calcule:

Stock mínimo = Consumo previsto durante a preparação + Reserva para situações de emergência + Reserva para rejeições na inspeção

Agora, especifique os itens.

A utilização prevista ao longo da preparação baseia-se no consumo real e não no histórico de compras. O histórico de compras existe quando os técnicos adquirem componentes de outras linhas. A barreira de emergência baseia-se no efeito do tempo de inatividade. A barreira de inspeção-rejeição abrange vedantes danificados, cestos enferrujados, estruturas danificadas, dispositivos avariados e componentes que parecem estar em bom estado até serem manuseados.

Segue-se a versão prática.

Tipo de peça	Utilizar o serviço de motorista	Frequência recomendada para os testemunhos	Nota de planeamento
Cartuchos de PP fabricados por sopro a quente	Pico de ΔP, turbidez, matéria em suspensão	Semanalmente no serviço de impureza; mensalmente na água constante	Acompanhar por mícron e comprimento, e não apenas pelo SKU
Cartuchos de carbono com mecanismo de acionamento	teores de cloro, TOC, odor, preferência, capacidade de adsorção	Baseado em lotes ou acionado pelo laboratório	Os avanços nem sempre são visíveis
O-rings imobiliários	ciclos de abertura, temperatura, exposição direta a substâncias químicas	Em todas as ocasiões em que seja necessário fechar ou selar	Fornecimento por material, e não apenas pelo diâmetro
Cestas e núcleos de assistência	corrosão, colapso, danos mecânicos	Exame trimestral	A deformação oculta provoca um desvio
Válvulas de purga/drenagem	fuga, danos na corda, utilização indevida por parte do operador	Verificação visual mensal	Componente de baixo custo, avaria grave
Avaliações do stress	desvio de calibração, vibração, obstrução	Calendário de calibração	Dados incorretos dos indicadores levam a más decisões de manutenção
Equipamento de fecho	desgaste por atrito, desgaste da rosca, falta de peças	Cada abertura	Nunca misture equipamento não testado

O carvão ativado merece uma atenção especial. É frequentemente tratado como um cartucho de retenção de resíduos com um marketing muito mais apelativo, mas a fadiga de adsorção comporta-se de forma diferente da carga de partículas. Quando os problemas relacionados com o cloro, os compostos orgânicos, o odor ou o sabor são relevantes, a decisão de substituição deve estar relacionada com os testes de desempenho ou com o volume da solução. A cartucho de filtro de bloco de carvão ativado sinterizado diferencia-se de um simples balde de sedimentos em PP pelo facto de se destinar a uma preparação variada.

A armadilha do fornecedor: “Corresponder” pode significar “é problema seu”

Eis a minha opinião, que talvez não seja muito popular: as tabelas de referência cruzada são úteis, mas não constituem uma aprovação de engenharia.

Comprimento equivalente? Penalização. Valores de microns comparáveis? Possivelmente. Compressão da junta comparável? Talvez não. Compatibilidade química idêntica? Confirme isso. Resistência ao colapso equivalente? Registe a informação. Geometria idêntica das tampas terminais sob tensão? Quero medições, não impressões.

Uma unidade que utiliza caixas em aço inoxidável 316 com cartuchos de 1 mícron num sistema de tratamento de água industrial enfrenta riscos diferentes dos de uma unidade que utiliza pré-filtros de 50 mícrons a montante de um circuito de arrefecimento. As peças podem parecer semelhantes, mas as consequências não são as mesmas.

As peças de substituição para as caixas de filtro têm de ser qualificadas utilizando:

Verificação da certificação	O que verificar	Porque é que é importante
Ajuste dimensional	Diâmetro exterior, diâmetro interior, tamanho, tampa terminal, sede da junta	Protege contra o desvio e a força de instalação
Compatibilidade do produto	PP, 304, 316, EPDM, FKM, PTFE, NBR	Impede o inchaço, a fratura e a oxidação
Limites de pressão e temperatura	Placa de identificação, capacidade máxima de processamento, ciclo de limpeza	Protege a integridade da carcaça
Eficiência de filtragem	classificação nominal/absoluta, proporção beta, quando disponível	Protege contra a deriva de alta qualidade
Rastreabilidade	lote, fornecedor, certificado, alteração	É submetido a auditorias e a uma avaliação de incumprimento
Estabilidade do prazo de entrega	problemas típicos e de picos de corrente	Evita a falta de stock em situações de stress e ansiedade

Os componentes baratos acabam por sair caros quando chegam aqui durante uma falha de energia e deixam de funcionar quando se lhes aplica uma chave inglesa.

O modelo de planeamento que eu realmente utilizaria

Ignore, numa primeira fase, o gigantesco projeto de fantasia de MRO. Crie um modelo para 90 dias.

Comece pelos 20% principais dos sistemas de filtragem que protegem a produção, a alta qualidade, a segurança, a conformidade com as normas relativas às águas residuais ou equipamentos a jusante de elevado custo. Em seguida, identifique cada componente da instalação. Em seguida, identifique o que pode falhar, o que precisa de ser alterado após a abertura, o que pode ser inspecionado e reutilizado e o que tem um prazo de preparação do fornecedor superior à sua tolerância para tempo de inatividade.

Eu dividiria, sem dúvida, a frota em três categorias de planeamento:

Nível da frota	Solução comum	Plano de Peças de Substituição	Monitorização da atenção
Nível 1	Alimentação da produção, polimento final, controlo de qualidade dos lotes	Conjunto completo de cartucho + vedante + manómetro + tampa de proteção	Testemunho semanal
Taxa 2	Água de serviço, circuitos de arrefecimento, pré-filtração	Cobertura dos cartuchos e das juntas, manuseamento cuidadoso do equipamento	Balanço mensal
Nível 3	Manutenção periódica de baixo risco	Oferta marginal, apoiada pelos fornecedores	Avaliação trimestral

E eu deixaria de utilizar um fator de reordenação para cada cartucho. Isso é preguiça.

Um pré-filtro de PP de 5 mícrons, com elevada acumulação de resíduos, utilizado diariamente, pode necessitar de substituição semanal. Um cartucho de 25 mícrons, raramente utilizado num circuito de reserva, poderá necessitar apenas de um controlo de nível mínimo-máximo. Um bloco de carvão utilizado para o controlo de odores poderá exigir a monitorização do volume de serviço. Uma vedação da caixa em aço inoxidável exposta a substâncias cáusticas quentes poderá ter de ser substituída a cada abertura, mesmo que “pareça estar em bom estado”.”

A falha humana: ninguém é dono dos dados mestres

O armazém pensa que é da responsabilidade da manutenção. O departamento de manutenção presume que é da responsabilidade do departamento de engenharia. O departamento de engenharia pensa que é da responsabilidade do departamento de compras. O departamento de compras presume que é da responsabilidade do fornecedor.

Portanto, ninguém o possui.

É assim que as fábricas acabam por ter 5 descrições para exatamente o mesmo cartucho: “filtro PP”, “melt-blown”, “elemento de água”, “10 mícrons” e “stock antigo da Linha 4”. O sistema ERP acaba por se tornar uma base de dados de rumores com ordens de compra associadas.

Eis a minha regra: cada parte imobiliária destinada a filtros comerciais deve ter um esquema de resumo controlado.

Estilo: Produto + tipo de peça + classificação em mícrons + tamanho + diâmetro + tipo de extremidade + material da vedação + compatibilidade com o ID do imóvel

Exemplo: Cartucho PP de tecido fundido por sopro, 5 mícrons, 40 polegadas, diâmetro exterior grande, DOE, vedação em EPDM, compatível com FH-204/FH-205

Aborrecido? Sim. Eficaz? Também sim.

PERGUNTAS FREQUENTES

O que é a preparação de peças sobressalentes para frotas de caixas de filtros comerciais?

A preparação de componentes adicionais para frotas de caixas de filtros industriais consiste no processo de identificação, classificação, equipamento e reposição de cartuchos, vedantes, dispositivos de avaliação, válvulas de corte, ferragens de fecho e componentes relacionados com a integridade, de modo a que os sistemas de filtragem possam continuar a funcionar em segurança em caso de desgaste normal, incrustação, danos ou atrasos por parte dos fornecedores. Este processo integra o histórico de manutenção, a preparação, os riscos do processo e a compatibilidade das caixas num único plano de gestão de stock regulamentado.

Em linguagem simples: é o utilizador que decide o que tem de estar prontamente disponível antes de a falha ocorrer. Não depois de o operador ligar. Não depois de o fornecedor indicar um prazo de 8 semanas. Antes.

Como é que se projetam componentes adicionais para instalações de filtragem industrial?

O planeamento de componentes de reserva para parques de filtros industriais consiste na criação de um registo de ativos, na organização dos ativos por efeito de produção, no mapeamento de todos os componentes substituíveis, na determinação do consumo ao longo do prazo de entrega do distribuidor e na inclusão de margens de segurança para encerramentos em situações de emergência, falhas de avaliação e riscos de compatibilidade química. O plano deve ser avaliado em função do esforço diferencial real, da frequência de substituição e das ocorrências de ruptura de stock.

Comece pelas caixas que podem deixar de ser produzidas ou cuja qualidade dos artigos em concessão possa ser comprometida. Depois, analise a situação a partir do ponto de falha. Os cartuchos ficam danificados. As juntas enfraquecem. Os medidores apresentam desvios. As peças de fecho desgastam-se. Os cestos enferrujam. Cada um deles requer as suas próprias diretrizes.

Que peças sobressalentes para filtros imobiliários devem ser instaladas inicialmente?

As peças sobressalentes da caixa do filtro que devem ser fornecidas inicialmente são os componentes com maior probabilidade de interromper o fluxo, provocar fugas, permitir o desvio do fluxo ou atrasar o reinício: cartuchos de filtro, anéis de vedação, juntas, vedantes de purga de ar e de drenagem, medidores de pressão, equipamento de fecho e qualquer tipo de componente específico da caixa com prazos de entrega longos ou pouco fiáveis por parte dos fornecedores. O preço do sistema deve ser considerado em função das consequências do tempo de inatividade.

Na minha experiência, as juntas são subestimadas e confia-se demasiado nas peças arquitetónicas. Isso é um erro. Uma junta $4 pode interromper o funcionamento de uma linha com a mesma eficácia que uma bomba avariada, se ninguém tiver o composto adequado à disposição.

Com que frequência a manutenção dos filtros imobiliários deve dar origem à reposição de peças?

A manutenção do sistema de filtragem deve acionar a reposição de componentes sempre que a substituição de cartuchos, a substituição de vedantes, rejeições na avaliação, falhas nos manómetros, fugas nas válvulas ou retiradas em situações de emergência reduzirem o abastecimento para um nível inferior ao mínimo calculado para o consumo durante o prazo de entrega, acrescido da reserva para situações de emergência. Em condições de funcionamento adversas, efetuar uma revisão semanal; em condições de funcionamento estáveis, uma revisão mensal pode ser suficiente, desde que os dados de consumo estejam corretos.

Não espere pela contagem anual de inventário. Os componentes de filtração sofrem picos de procura: paragens, tempestades, incidentes de contaminação, oscilações na qualidade da água, ajustes na resina e atrasos por parte dos fornecedores — tudo isto distorce a procura “normal”.

Qual é o maior erro a evitar na aquisição de peças sobressalentes para sistemas de filtragem comerciais?

O maior erro na preparação de peças sobressalentes para filtração industrial consiste em considerar peças esteticamente semelhantes como compatíveis, sem verificar as dimensões, o material das juntas, os limites de pressão, o tipo de tampa, o desempenho em mícrons, a compatibilidade química e a compatibilidade com o espaço de instalação. Isto dá origem a desvios ocultos, fugas, obstrução prematura, exposição direta a auditorias e substituições perigosas durante trabalhos de manutenção realizados à pressa.

O segundo erro é afirmar que as descrições do ERP são fiáveis. Normalmente, não o são. Dê uma volta pela fábrica, leia as placas de identificação, identifique os cartuchos, observe as juntas e torne a informação suficientemente enfadonha para que se possa confiar nela.

Defina a estratégia antes do alarme tocar

A manutenção da filtração industrial não é nada apelativa. Ninguém ganha um troféu por ter o O-ring ideal no armário certo.

No entanto, a produção recomeça. A alta qualidade mantém-se. O turno da noite deixa de improvisar. O departamento de aprovisionamento deixa de comprar artigos não oficiais. E o supervisor de manutenção consegue dormir, pelo menos, mais umas duas sextas-feiras.

Comece pelo risco mais elevado imobiliário de filtros industriais propriedades. Padronizar os cartuchos. Construir a matriz de vedação. Distinguir os consumíveis das peças de integridade. Estabelecer a relação entre os níveis de stock e o impacto nos prazos de entrega e nos tempos de inatividade. Depois disso, rever a estratégia sempre que um filtro for aberto, e não apenas anualmente, quando a folha de cálculo parecer organizada.

Para as instalações que pretendam sistematizar o seu inventário de filtragem, comece por identificar os equipamentos e os tipos de cartuchos já em serviço e, em seguida, selecione as peças adicionais disponíveis, tendo em conta as peças compatíveis para resíduos, de alto caudal, em aço inoxidável, PP de grande dimensão e com carvão ativado, a partir do catálogo interno aprovado.
