Como detetar a derivação do cartucho em caixas multi-redondas

Muitos bypass estão a esgotar-se.

É por isso que passa despercebido; não porque os condutores sejam parvos, mas porque o desvio dos cartuchos de filtragem não é normalmente detectado com dramatização, espuma, sistemas de alarme ou um pico de pressão heroico - aparece como uma tensão diferencial “aceitável”, um exemplo a jusante algo sujo e um grupo de manutenção que promete que os cartuchos foram instalados corretamente.

Que é a armadilha, não é?

De facto, já vi fábricas substituírem cartuchos impecavelmente bons, deixando o verdadeiro mau da fita intacto: um vedante EPDM comprimido, um adaptador 222 deformado, um assento de ponta de faca danificado ou um cartucho numa caixa de filtro de vários cartuchos 3 mm mais alto do que os outros. O sistema mantém-se em movimento. A balança parece calma. O produto desliza silenciosamente à volta do meio.

O facto concreto sobre o bypass do cartucho do filtro

O bypass do cartucho de filtragem é o curso de circulação não filtrado ou parcialmente filtrado que se forma quando o líquido move o meio do cartucho em vez de o fazer com ele, geralmente através de anéis de vedação que deixaram de funcionar, tampas soltas, assentos deficientes, caixas danificadas, adaptadores partidos ou compressão irregular em configurações de caixas de filtro multi-redondas.

Fingimos que a falha de filtragem é um problema do cartucho.

Normalmente, trata-se de um problema de habitação.

Em 2024, a linguagem da carta de advertência da FDA em torno da fabricação esterilizada, o mesmo padrão apareceu repetidamente: controles de processo fracos, técnica de investigação pobre, falta de procedimentos compostos e suposições negativas sobre como evitar a contaminação. A Reuters também relatou em outubro de 2024 que uma importante fábrica de medicamentos estéreis dos EUA havia realmente repetido as pesquisas de avaliação da FDA relacionadas a pontos fracos de controle de contaminação. Não, esse não era um pequeno artigo sobre pré-filtro de água. Mas a lição viaja bem: quando o procedimento depende de um obstáculo, a documentação não é a barreira - o obstáculo é o obstáculo.

Um cartucho ou veda ou não veda.

Porque é que os imóveis com várias rondas escondem melhor o bypass do que as habitações individuais

Os imóveis de uma só volta são diretos. Irritantemente verdadeiros.

Quando um cartucho falha num único imóvel, todo o sistema se revela geralmente: a pressão cai, a qualidade diminui, as acções de circulação modificam-se ou o resultado do exame a jusante torna-se desagradável. No entanto, num sistema com várias rondas, um cartucho defeituoso pode esconder-se por detrás de onze cartuchos excelentes, ou trinta e nove cartuchos excelentes, dependendo do recipiente.

É por isso que o bypass da caixa do filtro multi-redondas é tão agravante. O imóvel produz efluentes mistos. Um assento de cartucho pode vazar enquanto o resto da instituição financeira executa normalmente adequado para fazer o resultado típico parecer aceitável.

Para sistemas de caudal mais baixo, uma instalação de prato transparente, como um pequeno cartucho filtrante PP com imóveis claros torna a inspeção estética menos complicada, mas os operadores industriais raramente obtêm esse luxo quando mudam diretamente para recipientes com vários cartuchos em aço inoxidável.

Os caminhos de desvio que ninguém quer confessar

Vou referir a componente não favorável.

Uma grande parte do bypass é montada à mão.

Não de forma maliciosa. Nem sempre de forma descuidada. No entanto, durante a mudança, quando os operadores estão húmidos, apressados, cansados e a trabalhar sob stress de produção, os pequenos erros tornam-se formas hidráulicas mais rápidas.

Os caminhos de desvio habituais consistem em:

Fonte de desvio	Como se apresenta no terreno	O que é que normalmente a causa	Sugestão de deteção
Anel de corte	Um assento de cartucho tem fugas enquanto os outros vedam	Instalação seca, substância lubrificante incorrecta, lado do adaptador afiado	Cartucho limpo, mas exemplo de fluxo a jusante sujo
Junta de vedação amassada	O selo parece largo, brilhante e cansado	Compressão excessiva ou inchaço químico	O bypass repete-se após a substituição do cartucho
Estilo incorreto da tampa da extremidade	O cartucho parece estar instalado mas não bloqueia	Incompatibilidade DOE/SOE, confusão 222 vs 226	Tensão diferencial baixa inesperada
Mensagem do centro dobrado	O cartucho inclina-se ligeiramente sob compressão	Eliminação grosseira ou danos imobiliários	Elevação irregular do cartucho
Adaptador avariado	A junta passa no controlo estático mas falha em circulação	Idade, stress e ansiedade, agressão química	Inovação intermitente de bits
Assento em chapa de tubo negativo	Vários cartuchos revelam assentos inconsistentes	Corrosão, efeito, maquinagem inadequada	A mesma posição fica sempre aquém

A questão não é “montámos novos filtros?”.”

A preocupação é “será que o líquido tinha outro rumo?”.”

Passo 1: Deixar de confiar no stress diferencial por si só

A pressão diferencial serve. Não se trata de uma confissão.

Um invólucro de filtro de pressão diferencial pode revelar uma tensão regular enquanto o bypass é enérgico, particularmente quando 1 ou 2 cartuchos estão a vazar num grande conjunto de várias voltas. De facto, uma diminuição suspeita da tensão após a mudança deve deixá-lo mais ansioso, não menos.

Se um sistema funcionar historicamente a 0,6 bar de ΔP limpo e, de repente, começar a funcionar a 0,2 bar com a mesma circulação, espessura, nível de temperatura e qualidade do cartucho, não comemore. Pergunte para onde foi a resistência.

Para a pré-filtragem de detritos, os operadores contrastam normalmente a eficiência entre cartuchos comuns, tais como Cartuchos de filtro de sedimentos PP de 5 e 10 mícrones e cartuchos de formato maior. Essa comparação só funciona se os selos estiverem a cumprir a sua função. Caso contrário, não se está a comparar suportes. Está a comparar fugas.

Etapa 2: Efetuar o rastreio de partículas ou de turbidez a jusante antes e depois da mudança

Abaixo está o exame da área em que confio mais do que a escala de stress.

Provar a montante. Amostra a jusante. Depois disso, repetir após a substituição do cartucho ao mesmo preço de circulação.

Para o abastecimento de água, o rastreio de turbidez, SDI, matéria fragmentada ou sólidos suspensos pode expor rapidamente o desvio. Para líquidos de processo, utilize o contaminante que interessa: penalidades de carbono, sujidade do condutor, ferrugem, grânulos de resina, toneladas biológicas, corpos de cor ou o que quer que o cartucho se destine a preservar.

Mas não peguem num exemplo bonito e prossigam.

Tomemos um exemplo de arranque, um exemplo de 10 minutos e um exemplo de 30 minutos. O bypass provocado por um O-ring fraco pode aparecer após o crescimento térmico, vibração ou estabilização da circulação. O primeiro contentor pode mentir.

Passo 3: Verificar a colocação do cartucho como um investigador

Uma rotina de deteção de bypass de cartucho tem de incluir o exame físico de todos os assentos, e não apenas um vislumbre do interior do vaso.

Desejo que os condutores sejam examinados:

1. Uniformidade da altura do cartucho
2. Cortes, inchaço, achatamento ou torção em espiral do O-ring
3. Encaixe da tampa da extremidade: DOE, SOE, 222, 226, fin, nível
4. Contacto de mola ou de placa de compressão
5. Riscos e marcas de corrosão na chapa tubular
6. Fracturas do adaptador sob luz brilhante
7. Se uma posição do cartucho deixa de funcionar após cada substituição

A última é a mais importante.

Quando a mesma posição de alojamento produz um desenvolvimento duplicado, deixe de culpar o distribuidor de cartuchos. O recipiente está a falar.

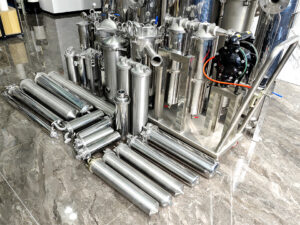

Uma combinação correta de Caixa do filtro de cartucho em aço inoxidável 304 ou 316 minimiza vários destes perigos, uma vez que a caixa, a rosca, o vedante e a interface do cartucho são concebidos como um sistema. A mistura de cartuchos baratos com geometria de assento não identificada é apenas a forma como as fábricas poupam $3 e perdem um lote.

Dica 4: recorrer a um exame de dificuldade quando a ameaça o justificar

Nem todos os procedimentos exigem um exame completo da dificuldade do laboratório de investigação.

No entanto, se o líquido filtrado alimentar membranas RO, banhos de revestimento, circuitos de enxaguamento esterilizados, produtos químicos de elevado valor, clarificação de bebidas ou água de qualidade eletrónica, um exame fundamental de saneamento a jusante pode não ser suficiente. É necessário um obstáculo controlado.

Um exame de desafio útil utiliza carga conhecida a montante e confirma a retenção a jusante. No pré-tratamento fácil da água, isso pode implicar a contagem de partículas. Em sistemas mais apertados, pode sugerir um raciocínio de dificuldade microbiana, penetração de corante, teste de ponto de bolha, teste de difusão ou teste de retenção de pressão, dependendo do tipo de cartucho.

Não aplicar irrefletidamente métodos de honestidade de membrana a cartuchos de profundidade.

Os filtros de PP soprado, de membrana plissada, os cartuchos de alto fluxo sem núcleo e os filtros sinterizados não se comportam exatamente da mesma forma. A cartucho de descongelamento por sopro em polipropileno de grande diâmetro e elevado caudal tem acções de fixação e de fluxo diferentes das de um pequeno cartucho de sedimentos DOE de 10 polegadas. Exatamente a mesma palavra: filtro. Animal de estimação diferente.

Passo 5: Esperar o “cartucho também limpo” após a manutenção

Este é o meu truque sujo preferido.

Quando retirar os cartuchos de um invólucro de várias voltas, contraste-os. Não os atire simplesmente para um tambor.

Se onze cartuchos parecerem embalados e um deles parecer invulgarmente arrumado, esse cartucho limpo pode não ter estado a funcionar. Pode ter sido contornado, solto, obstruído na extremidade incorrecta ou estar numa bolsa de circulação morta.

Os operadores tentam normalmente encontrar o cartucho mais sujo.

Procuro o inocente.

Para o acondicionamento de sólidos elevados, os cartuchos grandes, tais como cartuchos grandes de PP para filtros de água de detritos com classificação de 1 a 50 mícrones precisam de mostrar um padrão de enchimento credível. Se a qualidade a jusante for má e um cartucho parecer intacto, isso não é sorte. Trata-se de uma prova.

Ação 6: Construir um mapa de derivação, não uma memória de manutenção

Documentar quais as posições que ficam aquém das expectativas.

Estou a falar a sério. Numere a folha da televisão. Marcar a placa de fixação. Fotografar o desenho do cartucho após cada mudança durante 3 meses. Acompanhe a tensão diferencial, a taxa de circulação, a temperatura, o lote do cartucho, o produto do O-ring e o resultado a jusante.

A maioria das plantas não tem um problema de purificação. Têm um problema de evidência.

Um registo de desvio real deve incluir:

Fator de dados	Porque é importante	Bandeira vermelha
ID do sector imobiliário	Separa os problemas do recipiente dos problemas do cartucho	O mesmo recipiente falha repetidamente
Posição do cartucho	Encontra assentos e adaptadores de má qualidade	O mesmo porto produz um avanço
Produto O-ring	Acompanha a compatibilidade química	O NBR incha, o silicone corta, o EPDM achata
Limpar ΔP	Estabelece a resistência de base	ΔP subitamente baixo após a mudança
Taxa de circulação	Pára a comparação falsa	Maior caudal atribuído a “maus filtros”
Temperatura	Influencia a espessura e os hábitos das focas	O procedimento a quente produz fugas periódicas
Matéria do fragmento a jusante	Valida a retenção real	Informação de pressão limpa, efluente sujo
Notas do condutor	Apanha a realidade da configuração	“Tough to seat” aparece duas vezes

A falha do vedante O-ring é o assassino silencioso

A falha do anel de vedação nos filtros de cartucho não é extravagante. É bom.

É por isso que tem direito a ainda mais atenção do que as folhas de publicidade dos media. O O-ring é a proteção limite. Se deixar de funcionar, a contagem de microns torna-se uma alegação de brochura de vendas.

Os produtos de vedação comuns incluem EPDM, silicone, NBR e Viton. Cada um tem uma personalidade química diferente. A água quente, os oxidantes, os óleos, os solventes, os ácidos e os produtos de limpeza castigam-nos de forma diferente. E, de facto, os condutores reutilizam absolutamente os O-rings que deveriam ter sido deitados fora.

Um O-ring inchado não é “vedação adicional”.”

Pode ser quimicamente agredido, dimensionalmente imprevisível e pronto para apresentar a glândula durante a compressão.

A minha lista de controlo para descobrir o bypass do cartucho

Utilize esta opção quando o sistema estiver a ser malicioso e cada pessoa estiver a sugerir.

Verificar	Condição de aprovação	Condição de falha	O que fazer a seguir
Tensão diferencial limpa	Corresponde ao padrão histórico na mesma circulação	ΔP invulgarmente baixo	Inspecionar o assento e o revestimento da tampa
Turbidez ou bits a jusante	Redução constante após o arranque	Inovação após 10 a 30 minutos	Verificar os O-rings em condições de funcionamento
Padrão de enchimento do cartucho	Embalagem uniforme do pó em todas as posições	Um cartucho fica bem arrumado	Examinar o assento e o adaptador
Inspeção do O-ring	Redondo, elástico, sem corte, material correto	Apartamento, cortado, inchado, torcido	Substituir os vedantes, verificar a compatibilidade
Inspeção da sede da imobiliária	Face de vedação lisa	Arranhões, ferrugem, danos	Serviço de reparação ou reforma de peças imobiliárias
Falha na repetição da posição	Falha aleatória ou não repetida	Exatamente a mesma ranhura falha repetidamente	Mapa de defeitos da habitação
Teste de desafio	Satisfaz a retenção prevista	Desafio detectado a jusante	Passar para uma revisão de honestidade imobiliária

FAQs

O que é o bypass do cartucho do filtro?

O bypass do cartucho de filtragem é uma falha de filtragem em que o fluido impede o percurso designado para o meio filtrante e desloca-se através de espaços, vedantes danificados, tampas de extremidade soltas, adaptadores divididos ou assentos imobiliários distorcidos, permitindo que partículas, germes ou poluentes do processo passem a jusante, apesar de os cartuchos estarem montados e a caixa permanecer pressurizada. Nos invólucros multi-redondos, é mais difícil detetar, uma vez que o mau caminho do fluxo é combinado com o líquido devidamente filtrado de vários outros cartuchos.

Como é que se identifica o bypass do cartucho numa caixa de filtro de várias voltas?

A descoberta de bypass de cartucho em um imóvel de filtro de várias rodadas significa comparar ações de pressão, dados de alta qualidade a jusante, padrões de enchimento de cartucho e condição de vedação física para provar se o líquido está passando em torno de um ou mais cartuchos em oposição à mídia. Começando com verificações padrão de ΔP arrumadas, depois disso valide com matéria de bits, turbidez, SDI ou triagem de impureza específica do processo. Por fim, examine cada O-ring, assento da folha de tubo, adaptador e ponto de chamada de retenção.

A pressão diferencial pode provar que não existe um bypass?

A tensão diferencial não pode provar que não há bypass, uma vez que uma fuga na sede do cartucho pode diminuir a resistência à circulação, enquanto os cartuchos que continuam a ser produzidos ainda produzem uma queda de tensão suficiente para parecerem normais numa escala comum. Utilize o ΔP como um sinal de aviso, não como uma decisão. A melhor prova vem da combinação de padrões ΔP com testes de impureza a jusante e inspeção cartucho a cartucho após a solução.

O que provoca a falha do vedante em O-ring nos filtros de cartucho?

A falha do vedante O-ring nos filtros de cartucho é causada por incompatibilidade química, biking térmico, instalação a seco, sobrecompressão, torção durante a inserção, reutilização após deformação ou cortes físicos provocados por adaptadores danificados e superfícies afiadas do invólucro. As ideias visíveis são esmagamento, inchaço, quebra, marcas em espiral, textura pegajosa ou uma posição do cartucho que vaza continuamente apesar de cartuchos novos. Substitua os vedantes suspeitos em vez de os debater.

Porque é que um cartucho parece mais limpo do que os outros após o procedimento?

Um cartucho que pareça mais limpo do que os outros indica normalmente que não teve um fluxo regular, não vedou adequadamente ou foi utilizado numa situação de desvio em que o líquido se deslocou em vez de se deslocar com o meio do cartucho. Numa caixa de filtro com vários cartuchos, a carga de pó desigual é uma evidência. Retire os cartuchos cuidadosamente, compare-os lado a lado e explore a anomalia antes de culpar todo o conjunto de filtros.

Última tomada

O bypass do cartucho de filtro não é um enigma. É geralmente um problema de interface do utilizador que não é tido em conta e que se esconde por detrás de análises de pressão médias e de hábitos de exame preguiçosos.

Devíamos deixar de tratar a substituição de cartuchos como uma tarefa de consumíveis e começar a tratá-la como uma tarefa de contenção. Os suportes de impressão são importantes. A pontuação em microns é importante. No entanto, o selo decide se qualquer um deles obtém um voto.

Para a seleção de cartuchos OEM, verificações de ajuste de imóveis ou uma revisão funcional da sua configuração de filtragem atual, comece com a interface cartucho-carcaça e, em seguida, selecione a melhor disposição de imóveis em PP, fundido por sopro, jumbo, de alto fluxo ou inoxidável para o trabalho.
